前言

中华人民共和国国家标准
自动喷水灭火系统第22部分：特殊应用喷头
Automatic sprinkler system-Part 22:Specific application sprinklers
GB 5135.22-2019
2019-12-17发布
2020-07-01实施
国家市场监督管理总局
国家标准化管理委员会
      本部分的第６章、第８章为强制性的，其余为推荐性的。
    GB5135《自动喷水灭火系统》拟分为以下部分：
    ———第1部分：洒水喷头；
    ———第2部分：湿式报警阀、延迟器、水力警铃；
    ———第3部分：水雾喷头；
    ———第4部分：干式报警阀；
    ———第5部分：雨淋报警阀；
    ———第6部分：通用阀门；
    ———第7部分：水流指示器；
    ———第8部分：加速器；
    ———第9部分：早期抑制快速响应（ESFR）喷头；
    ———第10部分：压力开关；
    ———第11部分：沟槽式管接件；
    ———第13部分：水幕喷头；
    ———第14部分：预作用装置；
    ———第15部分：家用喷头；
    ———第16部分：消防洒水软管；
    ———第17部分：减压阀；
    ———第18部分：消防管道支吊架；
    ———第19部分：塑料管道及管件；
    ———第20部分：涂覆钢管；
    ———第21部分：末端试水装置；
    ———第22部分：特殊应用喷头；
    ……
    本部分为GB5135的第22部分。
    本部分按照GB/T1.1-2009给出的规则起草。
    本部分由中华人民共和国应急管理部提出并归口。
    本部分起草单位：应急管理部天津消防研究所、上海金盾消防安全设备有限公司、杭州建安消防设备有限公司。
    本部分主要起草人：宋波、李毅、杨丙杰、张强、杨震铭、张少禹、田立伟、刘欣、沈贺坤、啜凤英、陈民、赵永顺、王健强、于东兴、甘晓红、张磊、张兆宪、祝冠华。

1范围

    GB 5135的本部分规定了自动喷水灭火系统特殊应用喷头的分类、公称动作温度、颜色标志、型号规格、要求、试验方法、检验规则和包装、运输、贮存等。
    本部分适用于公称流量系数K161、K202、K242、K363的非仓库型特殊应用喷头及公称流量系数K161、K242、K282、K363的仓库型特殊应用喷头。其他类型的特殊应用喷头可参照本部分。
    本部分不适用于早期抑制快速响应(ESFR)喷头。

2规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
    GB 5135.1 自动喷水灭火系统 第1部分:洒水喷头     GB 5135.9 自动喷水灭火系统 第9部分:早期抑制快速响应(ESFR)喷头     GB/T 7306.2 55°密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹     GB/T 31431—2015 灭火系统A类火试验用标准燃烧物

3术语和定义

    GB 5135.1 界定的以及下列术语和定义适用于本文件。
3.1 特殊应用喷头 specific application sprinkler     公称流量系数K大于或等于161，具有较大水滴粒径的标准覆盖面积洒水喷头。     注:在通过标准试验验证后，可用于保护民用建筑高大净空场所或仓库。

4分类

4.1 特殊应用喷头（以 下简称为“喷头”）按使用场所分为：     a) 非仓库型喷头，代号为CHSA；     b) 仓库型喷头，代号为CMSA。 4.2 按热敏感元件分为：     a) 易熔元件喷头，代号为Y；     b) 玻璃球喷头，代号为 Q。 4.3 按安装位置分为：     a) 下垂型喷头，代号为 X；     b)  直立型喷头，代号为Z。 4.4 按灵敏度分为：     a) 快速响应喷头，代号为 K；     b) 特殊响应喷头，代号为T；     c) 标准响应喷头，代号省略。

5公称动作温度、颜色标准和型号

5.1 公称动作温度、颜色标志

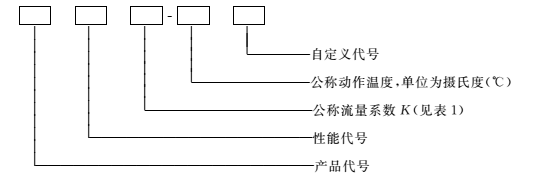

    喷头的公称动作温度和颜色标志应符合GB5135.1的规定。 5.2 型号     5.2.1 喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。     5.2.2 自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。     5.2.3 喷头的型号标记如下:       示例1:     CHSAX 161-68 ℃ Q5，表示标准响应等级、下垂安装、公称流量系数为161，公称动作温度为68 ℃，热敏元件为5mm玻璃球的非仓库型特殊应用喷头。     示例2:     CMSAZ 363-74 ℃ Y，表示直立安装、公称流量系数为363，公称动作温度为74 ℃ ，热敏元件为易熔合金的仓库型特殊应用喷头。     注：CHSA喷头中的快速响应等级喷头、特殊响应等级喷头在性能代号前分别加“K”“T”并以“-”与性能代号间隔，标准响应等级喷头在性能代号前不加符号。
