贯入法检测砌筑砂浆抗压强度技术规程

Technical specification for testing compressive strength of masonry mortar by penetration resistance method

JGJ／T 136-2017

批准部门：中华人民共和国住房和城乡建设部

施行日期：2017年9月1日

中华人民共和国住房和城乡建设部公告

第1477号

住房城乡建设部关于发布行业标准《贯入法检测砌筑砂浆抗压强度技术规程》的公告

现批准《贯入法检测砌筑砂浆抗压强度技术规程》为行业标准，编号为JGJ／T 136-2017，自2017年9月1日起实施。原《贯入法检测砌筑砂浆抗压强度技术规程》JGJ／T 136-2001同时废止。

本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部

2017年2月20日

前言

根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》(建标[2010]43号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规程。

本规程的主要技术内容是：1.总则；2.术语和符号；3.检测仪器；4.检测技术；5.砂浆抗压强度计算；6.检测报告。

本规程修订的主要技术内容是：1.将指针式贯入深度测量表修改为数字式贯入深度测量表；2.增加了抹灰砂浆抗压强度检测方法及其抗压强度换算表；3.增加了预拌砂浆抗压强度换算表。

本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院(地址：北京市北三环东路30号，邮政编码：100013)。

本规程主编单位：中国建筑科学研究院

本规程参加单位：福建省建筑科学研究院

安徽省建筑科学研究设计院

河北省建筑科学研究院

山东省建筑科学研究院

贵州中建建筑科研设计院

陕西省建筑科学研究院

台州市建设工程质量检测中心

广西建筑科学研究设计院

温州建设集团有限公司

浙江新世纪工程检测有限公司

北京盛世伟业科技有限公司

本规程主要起草人员：张仁瑜 叶健 邹道金 路彦兴 陈松 崔士起 张晓 魏超琪 孙盛佩 李杰成 金瓯 顾剑英 许卓敏 徐教宇 魏华

本规程主要审查人员：王元 黄政宇 童寿兴 国天逵 杨勇新 杨秀云 彭泽杨 刘柯 陈港

1总则

1 总 则

1.0.1 为了规范贯入法检测砌筑砂浆抗压强度技术，保证建筑工程现场检测的质量，制定本规程。

1.0.2 本规程适用于砌体结构中砌筑砂浆抗压强度的现场检测。本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤砂浆的检测，以及冻结法施工砂浆在强度回升期的检测。

1.0.3 贯入法检测砌筑砂浆抗压强度，除应执行本规程外，尚应符合国家现行有关标准的规定。

2术语和符号

2．1术语

2 术语和符号

2.1 术 语

2.1.1 贯入法检测 test of penetration resistance method

采用贯入仪压缩工作弹簧加荷，把一测钉贯入砂浆中，根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。

2.1.2 测孔 pin hole

贯入试验时，贯入测钉在砂浆表面上所形成的孔。

2.1.3 砂浆抗压强度换算值 conversion value of mortar com-pressive strength

由构件的砂浆贯入深度平均值通过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件在该龄期下同条件养护的边长为70.7mm立方体砂浆试块的抗压强度值。

2．2符号

2.2 符 号

d0i——第i个测点的贯入深度测量表的不平整度读数；

di——第i个测点的贯入深度值；

d′i——第i个测点贯入深度测量表读数；

er——砂浆抗压强度换算值相对于立方体砂浆试件抗压强度平均值的平均相对标准差；

f2——立方体砂浆试件抗压强度平均值；

fc2——砂浆抗压强度换算值；

fc2,j——第j个构件的砂浆抗压强度换算值；

f2,j——第j组立方体砂浆试件抗压强度平均值；

fc2,min——同批构件中砂浆抗压强度换算值的最小值；

fc2,c——砂浆抗压强度推定值；

fc2,e1——砂浆抗压强度推定值之一；

fc2,e2——砂浆抗压强度推定值之二；

md——贯入深度代表值；

mdj——第j个构件的贯入深度代表值；

mfc2——同批构件砂浆抗压强度换算值的平均值；

mδ——砂浆抗压强度换算值相对于立方体砂浆试件抗压强度平均值的平均相对误差；

n——用于建立测强曲线的立方体砂浆试件组数；

sfc2——同批构件砂浆抗压强度换算值的标准差；

ηfc2——同批构件砂浆抗压强度换算值的变异系数；

α、β——测强曲线回归系数。

3检测仪器

3．1仪器及性能

3 检测仪器

3.1 仪器及性能

3.1.1 贯入法检测砌筑砂浆抗压强度使用的仪器应包括贯入式砂浆强度检测仪(以下简称贯入仪，图3.1.1)和数字式贯入深度测量表(以下简称贯入深度测量表)。

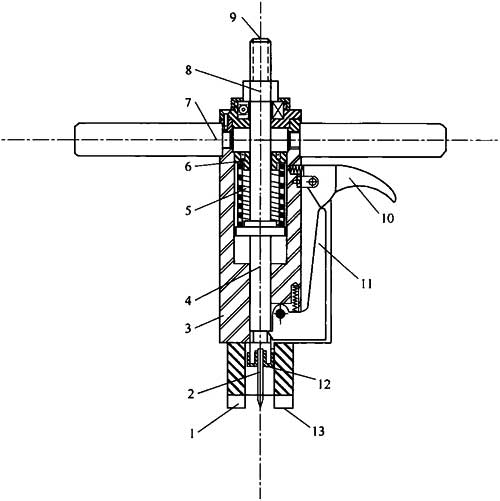

图3.1.1 贯入仪构造示意

1-扁头；2-测钉；3-主体；4-贯入杆；5-工作弹簧；6-调整螺母；

7-把手；8-螺母；9-贯入杆外端；10-扳机：11-挂钩；12-贯入杆端面；13-扁头端面

3.1.2 贯入仪、贯入深度测量表及测钉必须具有产品合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期等。在使用时，贯入仪应按本规程第3.2节的要求进行校准。

3.1.3 贯入仪应符合下列规定：

1 贯入力应为(800±8)N；

2 工作行程应为(20±0.10)mm。

3.1.4 贯入深度测量表(图3.1.4)应符合下列规定：

1 最大量程不应小于20.00mm；

2 分度值应为0.01mm。

3.1.5 测钉宜采用高速工具钢制成，长度应为(40.00～40.10)mm，直径应为(3.50±0.05)mm，尖端锥度应为45.0°±0.5°。测钉量规的量规槽长度应为(39.50～39.60)mm。

图3.1.4 数字式贯入深度测量表示意

1-数字式百分表；2-清零键；3-开关；4-扁头；5-测头；6-测量单位选择键；7-保持键

3.1.6 测钉和测钉量规的几何尺寸可由检测单位自行测量核查。以100根测钉为一批次，随机抽取3根进行测量，不足100根按一个批次计。抽取的测钉都合格时，则该批测钉合格；否则应逐根核查测钉的几何尺寸，选取合格的测钉使用。

3.1.7 贯入仪和贯入深度测量表使用时的环境温度应为(—4～40)℃。

3.1.8 贯入仪在闲置和保存时，工作弹簧应处于自由状态。

3．2校准基本要求

3.2 校准基本要求

3.2.1 正常使用过程中，贯入仪应由校准机构进行校准，校准周期不宜超过一年。

3.2.2 当遇到下列情况之一时，仪器应进行校准：

1 新仪器启用前；

2 达到校准周期；

3 更换主要零件或对仪器进行过调整；

4 检测数据异常；

5 可能对检测数据产生影响时；

6 累计贯入次数达到10000次。

3.2.3 贯入仪的校准应符合本规程附录A的规定。

3.2.4 贯入深度测量表上的百分表应经计量部门检定合格。

'>《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T 136-2017

 附录E专用测强曲线制定方法

附录E 专用测强曲线制定方法

E.0.1 制定专用测强曲线的试件应与被检测砌体在原材料、成型工艺与养护方法等方面相同。

E.0.2 可按常用配合比设计6个强度等级，强度等级为M1、M2.5、M5、M7.5、M10、M15，也可按实际需要确定强度等级的数量，但实测抗压强度范围不宜超出0.4MPa～16.0MPa。

E.0.3 每一强度等级应制作不少于72个尺寸为70.7mm×70.7mm×70.7mm的立方体试块，并应用同盘砂浆制作。宜采用与砌体同类块体为砂浆试块底模，应按现行行业标准《建筑砂浆基本性能试验方法标准》JGJ／T 70的规定成型试块。建立抹灰砂浆测强曲线时，试块的制作与试验应按现行行业标准《建筑砂浆基本性能试验方法标准》JGJ／T 70的规定执行。

E.0.4 拆模后，试块应摊开进行自然养护，并应保证各个试块的养护条件相同。

E.0.5 同龄期同强度等级且同盘制作的试块表面应擦净，以6块试块进行抗压强度试验，同时以6块试块进行贯入深度试验。

E.0.6 抗压强度试验应按现行行业标准《建筑砂浆基本性能试验方法标准》JGJ／T 70的规定进行，并应取6块试块的抗压强度平均值为代表值f2(MPa)，精确至0.1MPa。

E.0.7 在进行贯入试验时，先将砂浆试块固定，按本规程第4章的规定在砂浆试块的成型侧面进行贯入试验，每块试块应进行一次贯入试验，取6块试块的贯入深度平均值为代表值md(mm)，精确至0.01mm。

E.0.8 当用砌体建立测强曲线时，应采用同盘砂浆砌筑砌体，同时制作试块进行同条件养护，在砌体灰缝上进行贯入试验，用同条件养护砂浆试块进行抗压强度试验。

E.0.9 专用测强曲线的计算应符合下列规定：

1 专用测强曲线的回归方程式，应按每一组试块的f2和对应一组的md数据，采用最小二乘法进行计算。

2 回归方程式宜采用下式计算：

式中：α、β——测强曲线回归系数；

md——贯入深度平均值(mm)；

fc2——砂浆抗压强度换算值(MPa)。

E.0.10 测强曲线的平均相对误差不应大于18％，相对标准差不应大于20％。平均相对误差和相对标准差应按下列公式计算：

式中：mδ——砂浆抗压强度换算值相对于立方体砂浆试件抗压强度平均值的平均相对误差(％)，精确至0.1；

er——砂浆抗压强度换算值相对于立方体砂浆试件抗压强度平均值的平均相对标准差(％)，精确至0.1；

f2,j——第j组立方体砂浆试件抗压强度平均值(MPa)，精确至0.1MPa；

n——用于建立测强曲线的立方体砂浆试件组数。

 附录F水泥抹灰砂浆抗压强度换算表

附录F 水泥抹灰砂浆抗压强度换算表

表F 水泥抹灰砂浆抗压强度换算表(MPa)

注：1 表内数据在应用时不得外推；

2 表中未列数据，可用内插法求得，精确至0.1MPa。

 本规程用词说明

本规程用词说明

1 为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：

1)表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3)表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4) 表示有选择，在一定条件下可以这样做的，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……规定”或“应按……执行”。

 引用标准名录

引用标准名录

1 《建筑砂浆基本性能试验方法标准》JGJ／T 70
