中华人民共和国气象行业标准

中小学校雷电防护技术规范

Technical specification for lightning protection of primary schools and middle schools

QX／T 230-2014

发布日期：2014年7月25日 实施日期：2014年12月1日

中国气象局 发布

前言

本标准按照GB／T 1.1-2009给出的规则起草。

本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。

本标准起草单位：深圳市防雷中心、吉林省防雷减灾中心、贵州省防雷中心。

本标准主要起草人：余立平、孙丹波、高继才、甘文强、杨悦新、安文、王建国、周道刚、刘敦训、唐宝均、王羽飞、郭宏博。

1范围

1 范围

本标准规定了中小学校(简称学校)雷电防护的基本要求、设计要求、施工要求、管理和维护。

本标准适用于新建、改建和扩建学校的雷电防护，特殊教育学校、幼儿园、儿童福利院的雷电防护可参照使用。

2规范性引用文件

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB／T 21714.3-2008 雷电防护 第3部分：建筑物的物理损坏和生命危险(IEC 62305-3：2006，IDT)

GB 50054-2011 低压配电设计规范

GB 50057-2010 建筑物防雷设计规范

GB 50169-2006 电气装置安装工程接地装置施工及验收规范

GB 50204 混凝土结构工程施工质量验收规范

GB 50311-2007 综合布线系统工程设计规范

GB 50601-2010 建筑物防雷工程施工与质量验收规范

QX 4 气象台(站)防雷技术规范

QX／T 10.2-2007 电涌保护器 第2部分：低压电气系统中的选择和使用原则

QX／T 10.3-2007 电涌保护器 第3部分：在电子系统信号网络中的选择和使用原则

QX 30-2004 自动气象站场室防雷技术规范

3术语和定义

3 术语和定义

GB 50057-2010 界定的术语和定义适用于本文件。为了便于使用，以下重复列出了GB 50057-2010中的一些术语和定义。

3.1

直击雷 direct lightning flash

闪击直接击于建(构)筑物、其他物体、大地或外部防雷装置上，产生电效应、热效应和机械力者。

[GB 50057-2010，定义2.0.13]

3.2

雷击电磁脉冲 lightning electromagnetic impulse；LEMP

雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。

[GB 50057-2010，定义2.0.25]

3.3

防雷装置 lightning protection system；LPS

用于减少闪击击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。

[GB 50057-2010，定义2.0.5]

3.4

外部防雷装置 external lightning protection system

由接闪器、引下线和接地装置组成。

[GB 50057-2010，定义2.0.6]

3.5

内部防雷装置 internal lightning protection system

由防雷等电位连接和与外部防雷装置的间隔距离组成。

[GB 50057-2010，定义2.0.7]

3.6

接闪器 air-termination system

由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。

注：以前接闪杆称为避雷针、接闪带称为避雷带、接闪线称为避雷线、接闪网称为避雷网。

[GB 50057-2010，定义2.0.8]

3.7

引下线 down-conductor system

用于将雷电流从接闪器传导至接地装置的导体。

[GB 50057-2010，定义2.0.9]

3.8

接地装置 earth-termination system

接地体和接地线的总合，用于传导雷电流并将其流散入大地。

[GB 50057-2010，定义2.0.10]

3.9

电涌保护器 surge protective device；SPD

用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。

[GB 50057-2010，定义2.0.29]

4基本要求

4 基本要求

4.1 应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律及中小学校特点的基础上进行防雷设计，研究防雷装置的形式及其布置。

4.2 在可能发生对地闪击的地区，应根据学校建筑物的重要性、使用性质及雷电事故发生的可能性和后果，将学校建筑物分为以下三个防雷等级：

a) 遇下列情况之一时，应划为第一等防雷建筑物：

1) 预计年雷击次数大于0.05次的人员密集的建筑物；

2) 属于国家级重点文物保护的建筑物。

b) 遇下列情况之一时，应划为第二等防雷建筑物：

1) 预计年雷击次数大于或等于0.01次，且小于或等于0.05次的人员密集的建筑物；

2) 属于省级重点文物保护的建筑物；

3) 在平均雷暴日大于15d／a的地区，15m及以上的烟囱、水塔等孤立高耸建筑物，或者在平均雷暴日小于或等于15d／a的地区，20m及以上的烟囱、水塔等孤立高耸建筑物。

c) 遇下列情况之一时，应划为第三等防雷建筑物：

1) 预计年雷击次数大于或等于0.003次，且小于0.01次的人员密集的建筑物；

2) 属于市(县)级重点文物保护的建筑物；

3) 历史上发生过雷电灾害的学校。

4.3 不同防雷等级的学校建筑物应按对应等级的防雷要求分别进行防雷工程设计、施工。

4.4 学校新建建筑物在建设前宜按GB／T 21714.2-2008中的技术规定进行雷击风险评估。

4.5 学校建筑物的防雷设计、施工宜与学校建设或改造同步进行。

4.6 使用的防雷装置应符合附录A的要求。

5设计要求

5 设计要求

5.1 一般要求

5.1.1 各等级防雷建筑物均应装设外部防雷装置。

5.1.2 在建筑物的地下室或地面层，建筑物金属体、金属装置、建筑物内系统和进出建筑物的金属管线应与防雷装置做等电位连接；除上述措施外，建筑物金属体、金属装置、建筑物内系统与外部防雷装置之间，应满足GB 50057-2010中4.3.8和4.4.7规定的间隔距离要求。

5.1.3 有电气系统和电子系统的各等级防雷建筑物，当其建筑物内系统所接设备的重要性高，以及所处雷击电磁环境和加于设备的闪电电涌满足不了要求时，应采取雷击电磁脉冲防护措施。

5.2 直击雷防护

5.2.1 接闪器

5.2.1.1 接闪器应由以下一种或多种组成：

a) 独立接闪杆；

b) 架空接闪线；

c) 直接装设在建筑物上的接闪杆、接闪带或接闪网。

5.2.1.2 接闪器的材料规格应符合附录A的A.1的要求。

5.2.1.3 接闪器的布置应符合表1的要求。

表1 接闪器的布置要求

5.2.1.4 利用金属屋面做接闪器时，应符合附录A的A.1.2的要求。

5.2.1.5 突出屋面的烟囱、广告牌、冷却塔、太阳能热水器的支架、金属棚、晒衣架、空调风机等金属物体，应采取下列防雷措施：

a) 金属物体应和屋面防雷装置相连；

b) 在屋面接闪器保护范围之外的非金属物体应加装接闪杆，接闪杆应与屋面防雷装置相连。接闪杆的保护范围应按表1规定的滚球半径计算。对尺寸较大或突出屋面高于接闪器超过0.5m的物体应另增设接闪器。

5.2.1.6 对于砖烟囱、钢筋混凝土烟囱，应在烟囱上装设接闪杆或环形接闪带。

5.2.1.7 在独立接闪杆、架空接闪线上不得悬挂电话线、广播线、电视接收天线及低压架空线等物体。

5.2.1.8 位于高山的学校宜根据环境情况设置水平状接闪器防止自下而上的雷击。

5.2.2 引下线

5.2.2.1 应沿建筑物四周均匀或对称地布置引下线。引下线应不少于两根，其平均间距应符合表2的要求。

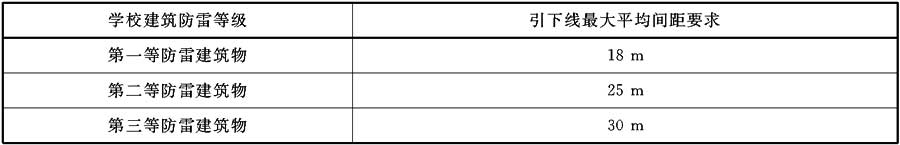

表2 引下线的最大平均间距要求

5.2.2.2 引下线的材料规格应符合附录A的表A.1的要求。

5.2.2.3 引下线明敷时，应采取如下措施之一：

a) 外露引下线，其距地面2.7m以下的导体使用耐1.2／50μs冲击电压100kV的绝缘层隔离，或使用不小于3mm厚的交联聚乙烯层隔离；

b) 设立阻止人员进入的护栏或警示牌，使进入距引下线3m范围内地面的可能性减小到最低限度。

5.2.2.4 钢筋混凝土结构的建筑物宜利用钢筋混凝土屋面、梁、柱、基础内的钢筋作为引下线。

5.2.2.5 高度不超过40m的烟囱，可只设一根引下线，超过40m时应设两根引下线。可利用螺栓连接或焊接的一座金属爬梯作为两根引下线用。钢筋混凝土烟囱的钢筋应在其顶部和底部与引下线和贯通连接的金属爬梯相连。金属烟囱可作为接闪器和引下线。

5.2.2.6 引下线上不得附着其他电气线路、通信线、信号线，当在学校内的通信塔或其他高耸金属构架这些实际上起接闪作用的金属物上敷设电气线路、通信线、信号线时，线路应采用直埋于土壤中的铠装电缆或穿金属管敷设的导线。电缆的金属护层或金属管应两端接地，埋入土壤中的长度应不小于10m。

5.2.3 接地装置

5.2.3.1 学校建筑物防雷接地体可按以下两种形式设置：

a) A型接地体：与引下线连接的单独的人工水平接地体和(或)人工垂直接地体；

b) B型接地体：利用建筑物基础接地体或人工敷设的包围建筑物的环形接地体。

5.2.3.2 接地装置的接地体材料规格应符合附录A的表A.2的要求，人工接地装置的接地线应与水平接地体的截面面积相同。

5.2.3.3 接地装置的冲击接地电阻值应符合表3的要求。当土壤电阻率较高等原因难于满足表3的要求时，若采用A型接地体，接地体最小长度应满足GB／T 21714.3-2008中5.4.2.1的规定。若采用B型接地体，第一等防雷建筑物环形接地体应满足GB 50057-2010中4.3.6的规定，第二等、第三等防雷建筑物的环形接地体应满足GB 50057-2010中4.4.6的规定。按上述方法布置接地体以及环形接地体所包围面积的等效圆半径等于或大于所规定的值时，可不计及冲击接地电阻。

表3 接地装置冲击接地电阻值要求

5.2.3.4 接地装置在土壤中的埋设深度应不小于0.5m。角钢、钢管、铜棒、铜管等接地体应垂直配置。人工垂直接地体的长度宜为2.5m，其间距宜不小于5m。

5.2.3.5 接地系统宜采用共用接地方式，接地电阻应不大于50Hz电气装置对人身安全所要求的阻值。电气装置的安全接地电阻值要求见GB 50054-2011。

5.2.3.6 为防止跨步电压对出入建筑物的人员造成伤害，应采用以下一种或多种方法：

a) 利用建筑物金属构架和建筑物互相连接的钢筋在电气上是贯通且不少于10根柱子组成的自然引下线，作为自然引下线的柱子包括位于建筑物四周和建筑物内的柱子；

b) 引下线3m范围内地表层的电阻率不小于50kΩm，或敷设5cm厚沥青层或15cm厚砾石层；

c) 用网状接地装置对地面做均衡电位处理；

d) 使用护栏、警示牌使进入距引下线3m范围内地面的可能性减小到最低限度。

5.3 电气系统和电子系统的雷电防护

5.3.1 电气系统的电磁屏蔽和等电位连接应符合GB 50057-2010的要求，电涌保护器的选择和安装应符合QX／T 10.2-2007的要求。

5.3.2 计算机网络控制系统、视听教学系统、安全防范监控系统、通信网络系统、卫星接收及有线电视系统、有线广播及扩声系统等电子系统在直击雷防护措施完善的前提下，还应符合GB 50057-2010对电磁屏蔽和等电位连接的要求，电涌保护器的选择和安装应符合QX／T 10.3-2007的要求。具体措施见附录B。

5.4 其他场所和设施的雷电防护

5.4.1 学校食堂、锅炉房等采用金属燃气管道且主管道已采取了阴极保护措施时，应在燃气供气管道入户处接入绝缘段或绝缘法兰盘。绝缘段或绝缘法兰盘两端安装的电源SPD应符合GB 50057-2010中4.2.4的第13款和第14款的要求。

5.4.2 校园气象站的防雷措施应符合QX 4和QX 30-2004的要求。

5.4.3 学校操场的金属旗杆、金属围栏等金属设施应做好接地，接地电阻值不宜大于30Ω，并应采取防接触电压、防跨步电压措施。户外活动器材、高杆灯、报栏、车棚、雕塑等金属物体应进行接地处理，接地装置应符合5.2.3的要求。

5.4.4 经园林或林业管理部门确认的校园古树宜采取直击雷防护措施。当古树高度低于20m时，可在古树群中央部位设置独立接闪杆，使周边古树在其保护范围内。接闪杆的滚球半径可取75m；当古树高度高于20m时，可在古树树冠的主要干叉上装设圆钢制成的短接闪杆，并使其高于树冠2m，同时用软钢绞线上端与接闪杆电气连接、中间部分弯曲布设，并与树根附近的人工垂直接地极连接。

5.4.5 屋顶太阳能热水器宜设置接闪杆进行保护，金属支架应采用不小于直径8mm的圆钢与屋面防雷装置作等电位连接。接闪杆与智能型太阳能热水器的距离不宜小于3m，智能型太阳能热水器应处于LPZ0B区内，电源线路、液位传感器线路、温度传感器线路等应套金属线槽(钢管)敷设，金属线槽(钢管)应全长保持电气连通并作两端接地处理。太阳能热水器的电源线路在入户端应安装电源SPD，信号线路入户端宜安装信号SPD。应有雷雨天气不要使用的警示。

5.4.6 卫星接收及有线电视系统的屋面天线应装设接闪杆，接闪杆与天线的间距不宜小于3m，天线应处于LPZ0B区内。天线馈线除了应采取屏蔽措施且屏蔽体应两端接地外，还应采取防闪电电涌侵入和过电压保护措施。若有线电视的天线放大器设置在竖杆上，并采用专用电源线供电，则电源线应穿金属管敷设，其金属管应与竖杆(架)进行电气连接。
