中华人民共和国国家标准
自动喷水灭火系统第1部分：洒水喷头
Automatic sprinkler system-Part 1:Sprinklers
GB 5135.1-2019
2019-12-17发布
2020-07-01实施
国家市场监督管理总局
国家标准化管理委员会
    本部分的第6章和第8章为强制性的，其余为推荐性的。     GB5135《自动喷水灭火系统》已经或计划发布以下部分：     ——第1部分：洒水喷头；
    ——第2部分：湿式报警阀、延迟器、水力警铃；
    ——第3部分：水雾喷头；
    ——第4部分：干式报警阀；
    ——第5部分：雨淋报警阀；
    ——第6部分：通用阀门；
    ——第7部分：水流指示器；
    ——第8部分：加速器；
    ——第9部分：早期抑制快速响应（ESFR）喷头；
    ——第10部分：压力开关；
    ——第11部分：沟槽式管接件；
    ——第13部分：水幕喷头；
    ——第14部分：预作用装置；
    ——第15部分：家用喷头；
    ——第16部分：消防洒水软管；
    ——第17部分：减压阀；
    ——第18部分：消防管道支吊架；
    ——第19部分：塑料管道及管件；
    ——第20部分：涂覆钢管；
    ——第21部分：末端试水装置；
    ——第22部分：特殊应用喷头；
    ......
    本部分为GB5135的第1部分。     本部分按照GB/T1.1-2009给出的规则起草。     本部分代替GB5135.1-2003《自动喷水灭火系统第1部分：洒水喷头》和GB5135.12-2006《自动喷水灭火系统第12部分：扩大覆盖面积洒水喷头》，与GB5135.1-2003相比，除编辑性修改外主要技术变化如下：     ——修改了范围(见第1章，2003年版的第1章）；删除了按结构形式分类的规定（见2003年版的4.1）；
    ——修改了型号编制要求（见5.3，2003年版的5.3）；
    ——增加了喷头质量偏差要求和相应的试验方法（见6.1.2和7.2）；
    ——增加了密封结构要求（见6.4）；
    ——修改了流量系数要求（见6.6，2003年版的6.4）；
    ——增加了公称流量系数为161、202的下垂型和直立型喷头布水性能要求和相应的试验方法（见6.7.2和7.5.2）；
    ——增加了EC喷头的布水性能要求和相应的试验方法（见6.7.3、7.5.3和7.5.4）；
    ——修改了静态动作温度要求（见6.9，2003年版的6.7）；
    ——增加了EC喷头的功能要求和相应的试验方法（见6.10.3和7.8）；
    ——删除了耐低温性能要求（见2003年版的6.17）；
    ——增加了抗翻滚性能要求和相应的试验方法（见6.20和7.18）；
    ——增加了冷冻性能要求和相应的试验方法（见6.21和7.19）；
    ——修改了齐平、嵌入、隐蔽式喷头的动态热性能要求和相应的试验方法（见6.23.1和7.21.2，2003年版的6.30和7.29）；
    ——增加了耐氯化镁应力腐蚀性能要求和相应的试验方法（见6.24.2和7.22.2）；
    ——增加了耐二氧化硫/二氧化碳腐蚀性能要求和相应的试验方法（见6.25和7.23）；
    ——增加了EC喷头湿墙性能要求和相应的试验方法（见6.32和7.30）；
    ——增加了灭纸箱火性能要求和相应的试验方法（见6.33.2和7.31.3）；
    ——修改了检验规则（见第8章，2003年版的第8章）；
    ——增加了附录D（见附录D）；
    ——删除了附录E（见2003年版的附录E）。     本部分参考ISO6182-1：2014《自动喷水灭火系统洒水喷头的要求和试验方法》。     本部分由中华人民共和国应急管理部提出并归口。     本部分起草单位：应急管理部天津消防研究所、上海金盾消防安全设备有限公司、浙江瑞城消防设备有限公司。     本部分主要起草人：张少禹、啜凤英、李毅、李强、张强、张中飞、张兆宪、冯伟、王帅、马六甲。     本部分所代替标准历次版本发布情况为：     ——GB 5135-1985、GB5135-1993、GB5135.1-2003；
    ——GB 5135.12—-2006。

1范围

    GB5135的本部分规定了自动喷水灭火系统洒水喷头的分类、公称流量系数、接口螺纹、颜色标志、型号、要求、试验方法、检验规则、使用说明书和包装、运输、贮存等。     本部分适用于自动喷水灭火系统中的洒水喷头。     本部分不适用于早期抑制快速响应（ESFR）喷头、家用喷头、特殊应用喷头和启闭式喷头。

2规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。     GB/T7306.2  55°密封管螺纹  第2部分：圆锥内螺纹与圆锥外螺纹
    GB/T31431-2015  灭火系统A类火试验用标准燃烧物

 3术语和定义

   下列术语和定义适用于本文件。 3.1 洒水喷头 sprinkler
    按设计的洒水形状和水量洒水的装置。     注：由于热的作用，在预定的温度范围内自行启动。 3.2 响应时间系数 response time index；RTI
    洒水喷头动作灵敏度的度量，计算公式为：     RTI=τμ^0.5     式中：
    RTI——响应时间系数，单位为（米秒）^0.5[（m·s）^0.5]；     τ——热敏感元件的时间常数，单位为秒（s）；
    μ——气体流速，单位为米每秒（m/s）。 3.3 标准方位 standard orientation
    使气流方向与洒水喷头入口轴线垂直且产生最短的响应时间的方位。     注：当热敏感元件对称时，标准方位为使气流方向既垂直于洒水喷头水流的轴线又垂直于其扼臂所在平面的方位；当热敏感元件为非对称时，标准方位为使气流方向既垂直于洒水喷头水流的轴线又垂直于其扼臂所在平面，同时热敏感元件处于气流上游的方位。 3.4 最不利方位 worst-case orientation
    使气流方向与洒水喷头入口轴线垂直且产生最长的响应时间的方位。
3.5 装配载荷 assemble load
    当洒水喷头入口处水压为0MPa时，施加在喷头体上的力。 3.6 工作载荷 service load
    洒水喷头入口处施加1.2MPa水压时，施加在喷头体上的力与装配载荷的合力。 3.7 设计载荷 design load
    当洒水喷头承受工作载荷时，施加在热敏感元件上的力。 3.8 动作温度 operating temperature
    洒水喷头在一定的升温速率下，其热敏感元件在液浴中动作时的温度。

4分类

4.1 根据热敏感元件分类
    4.1.1 易熔元件洒水喷头
    通过易熔元件合金受热熔化而开启的洒水喷头。     4.1.2 玻璃球洒水喷头
    通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的洒水喷头。
4.2 根据安装位置分类
    4.2.1 边墙型洒水喷
    靠墙安装，将水向一边（半个抛物线）喷洒分布的洒水喷头。     4.2.2 下垂型洒水喷头
    下垂安装，水流向下冲向溅水盘的洒水喷头。     4.2.3 直立型洒水喷头
    直立安装，水流向上冲向溅水盘的洒水喷头。 4.3 根据洒水喷头灵敏度分类
    4.3.1 快速响应洒水喷头
    响应时间系数（RTI）小于或等于50（m·s)0.5的洒水喷头。     4.3.2 特殊响应洒水喷头
    平均响应时间系数（RTI）大于50（m·s）0.5且小于或等于80（m·s)0.5的洒水喷头。     4.3.3 标准响应洒水喷头
    响应时间系数（RTI）大于80（m·s）0.5且小于或等于350（m·s)0.5的洒水喷头。 4.4 根据保护面积分类
    4.4.1 标准覆盖面积洒水喷头
    单只保护面积不超过20m²的下垂型或直立型洒水喷头及单只保护面积不超过18m²的边墙型洒水喷头。     注：如无特指，标准覆盖面积洒水喷头一般简称为喷头。     4.4.2 扩大覆盖面积洒水喷头
    单只保护面积大于标准覆盖面积洒水喷头的保护面积且不超过36m²的洒水喷头（简称EC喷头）。
4.5 特殊类型洒水喷头
    4.5.1 干式洒水喷头
    由专用管段和安装于管段出口的洒水喷头组成的组件。在管段入口设有密封机构，在洒水喷头动作前，此密封机构可阻止水进入管段。     4.5.2 齐平式洒水喷头
    部分或全部本体（包括根部螺纹）安装在吊顶下平面以上，但热敏感元件的集热部分全部处于吊顶下平面以下的洒水喷头。     4.5.3 嵌入式洒水喷头
    全部或部分本体被安装在嵌入吊顶的护罩内的洒水喷头。     4.5.4 隐蔽式洒水喷头
    带有装饰盖板的嵌入式洒水喷头。     4.5.5 带涂层洒水喷头
    带有防腐作用或装饰作用的涂层或镀层的洒水喷头。     4.5.6 带防水罩洒水喷头
    带有固定于热敏感元件上方的防水罩，防止上方的水喷洒在热敏感元件上的洒水喷头。

5公称流量系数、接口螺纹、颜色标志和型号

5.1 公称流量系数和接口螺纹

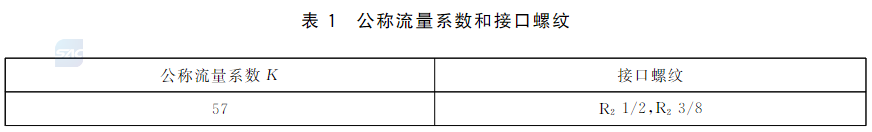

    洒水喷头的公称流量系数和接口螺纹见表1。
5.2 公称动作温度和颜色标志
    洒水喷头的公称动作温度和颜色标志见表2。     易熔元件洒水喷头应在轭臂或相应的位置作出颜色标志。 5.3 型号     5.3.1 洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。     5.3.2 产品代号为ZST，表示自动喷水灭火系统洒水喷头。     5.3.3 性能代号表示洒水喷头的安装位置等特性。性能代号如下：     a）直立型洒水喷头：Z；
    b）下垂型洒水喷头：X；
    c）直立边墙型洒水喷头：BZ；
    d）下垂边墙型洒水喷头：BX；
    e）水平边墙型洒水喷头：BS；
    f）齐平式洒水喷头：DQ；
    g）嵌入式洒水喷头：DR；
    h）隐蔽式洒水喷头：DY；
    i）干式下垂型洒水喷头：GX；
    j）干式直立型洒水喷头：GZ。     5.3.4 洒水喷头的型号编制方法如下，并按下列要求进行：     a）快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“—”与产品代号间隔。标准响应洒水喷头在产品代号前不加代号。     b）自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。     示例1：     ZSTX80-93 ℃ Q5 表示标准响应、下垂安装，公称流量系数为80，公称动作温度为93℃，热敏元件为5mm玻璃球的喷头。     示例2：     K-ZSTZ115-74 ℃ YS 表示快速响应、直立安装，公称流量系数为115，公称动作温度为74℃，热敏元件为易熔合金，带防水罩的喷头。     示例3：     EC-ZSTBS161-72 ℃ Y 表示边墙型、水平安装，公称流量系数为161，公称动作温度为72℃，热敏元件为易熔合金的扩大覆盖面积洒水喷头。
'>《自动喷水灭火系统 第1部分：洒水喷头》GB 5135.1-2019

 附录D（规范性附录）例行检验

D.1 密封试验     将洒水喷头安装在适宜的试验装置上，以不超过6MPa/min的速率升压至不低于2.4MPa的压力，历时不少于2s，喷头不应出现渗漏。 D.2 玻璃球完好性试验     将玻璃球洒水喷头放置在热空气箱或液浴中，升温至低于最小动作温度5℃或气泡消失，检查玻璃球气泡是否减少或消失，待冷却恢复到室温后，再检查玻璃球气泡是否恢复到初始尺寸，不应出现玻璃球工作液溢出或减少现象。
