中华人民共和国城镇建设行业标准

无负压给水设备

Non-negative pressure water supply equipment

CJ/T 265-2016

发布部门：中华人民共和国住房和城乡建设部

发布日期：2016年08月08日

实施日期：2017年02月01日

前 言

本标准按照GB/T 1.1-2009给出的规则起草。

本标准是对CJ/T 265-2007《无负压给水设备》的修订。本标准与CJ/T 265-2007相比主要技术变化如下：

——修改了无负压给水设备、稳流补偿器、市政管网给水量、稳流补偿器调节容积的定义；

——将“额定供水流量”定义为：“设备在设定压力值下的供水量”；

——增加了集成智能式的定义；

——修改小流量保压功能、噪声的性能要求；

——增加了“设备应安装在线水质检测仪器”的要求；

——增加了对稳流补偿器制造及无损检测的要求；

——增加了对水泵机组旁通管路的要求；

——增加了对水泵机组选用、配管、减振的要求；

——增加了选用阀门、过滤器的要求；

——增加了“对于封闭式给水设备，应选用电动阀”的具体要求”；

——增加了对仪表和传感器的具体要求；

——增加了“当用户设置消毒设施时，在设备水泵进水口处应预留消毒设施的接口”的具体要求；

——增加了不用独立电气控制柜的集成智能式结构型式；

——标准中直接列出了对控制柜内主电路母线与绝缘导线颜色的要求；

——根据所引用标准的更新换版，对部分引用标准的名称进行了相应的更新；

——调整了设备试验用仪表。

本标准由住房和城乡建设部标准定额研究所提出。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。

本标准主编单位：青岛三利集团有限公司

本标准参编单位：中国建筑设计院有限公司

青岛三利中德美水设备有限公司

青岛博利尔机械设备有限公司

福建闽清一建建设发展有限公司

本标准主要起草人：崔继红 王学成 张清华 王秀玲 吕廷顺 苏立辉 赵锂 许其祥 从福忱 王法玲 谢雄

本标准所代替标准的历次版本发布情况为：

——CJ/T 265-2007。

1范围

1 范 围

本标准规定了无负压给水设备的术语和定义、分类与型号、要求、试验方法、检验规则和标志、包装、运输和贮存。

本标准适用于生活和生产给水系统的无负压给水设备(以下简称设备)。

2规范性引用文件

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB 150.1 压力容器 第1部分：通用要求

GB 150.2 压力容器 第2部分：材料

GB 150.3 压力容器 第3部分：设计

GB 150.4 压力容器 第4部分：制造、检验和验收

GB/T 191 包装储运图示标志

GB 755 旋转电机 定额和性能

GB/T 983 不锈钢焊条

GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温

GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温

GB/T 2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验

GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列

GB/T 3482 电子设备雷击试验方法

GB/T 3797 电气控制设备

GB 4208 外壳防护等级(IP代码)

GB/T 5657 离心泵技术条件(Ⅲ类)

GB/T 9119 板式平焊钢制管法兰

GB/T 9123 钢制管法兰盖

GB/T 9969 工业产品使用说明书 总则

GB/T 12238 法兰和对夹连接弹性密封蝶阀

GB/T 12459 钢制对焊无缝管件

GB/T 13306 标牌

GB/T 14976 流体输送用不锈钢无缝钢管

GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准

GB/T 25198 压力容器封头

GB 50236 现场设备、工业管道焊接工程施工规范

GB 50242 建筑给水排水及采暖工程施工质量验收规范

CJ/T 160 双止回阀倒流防止器

CJ/T 208 可曲挠橡胶接头

CJ/T 352 微机控制变频调速给水设备

JB/T 4712.1 容器支座 第1部分 鞍式支座

JB/T 4730.2-2005 承压设备无损检测 第2部分 射线检测

JB/T 8098 泵的噪声测量与评价方法

JB/T 8937 对夹式止回阀

YB/T 5092 焊接用不锈钢丝

3术语和定义

3 术语和定义

下列术语和定义适用于本文件。

3.1

无负压给水设备 non-negative pressure water supply equipment

直接串接到市政给水管网或其他有压管网上，有效利用已有管网压力，同时，市政给水管网或其他有压管网不产生负压，稳定和调节流量的给水设备。由水泵、稳流补偿器、真空抑制器、控制柜、控制仪表、管道、阀门等组成。

3.2

稳流补偿器 steady flow compensator

连接在市政给水管网或其他有压管网与水泵进水口之间，能够补偿管网短时供水量不足，并配合真空抑制器消除负压影响，实现稳定和调节流量的密闭装置。

3.3

真空抑制器 vacuum suppresser

安装在稳流补偿器上，通过信号检测系统、微机处理系统和数显系统自动完成真空的检测、处理、控制、执行、数显反馈等功能，抑制设备进水口产生负压的装置，又称真空补偿器。

3.4

市政管网最小给水量 min water supply of municipal network

市政给水管网在最低给水压力时所通过的供水量。

3.5

额定供水流量 rated water-supply flow

设备在设定压力值下的供水量。

3.6

压力控制误差 pressure control error

设备在正常运行状态下，实测某点的工作压力与设定压力的偏差值。

3.7

稳流补偿器总容积 volume of steady flow compensator

根据稳流补偿器的结构尺寸所计算得到的总容积。

3.8

稳流补偿器最大调节容积 largest adjustable volume of steady flow compensator

稳流补偿器能够将储备水补充到用户供水系统中的最大容积，也称稳流补偿器有效容积。

3.9

集成智能式 integrated intelligent

高度集成智能，采用变压变量方式实现无负压和各种供水功能，并取消独立电气控制柜。

4分类与型号

4．1分类

4 分类与型号

4.1 分 类

4.1.1 按设备结构型式分为：

a) 分体式；

b) 整体式；

c) 集成智能式。

4.1.2 按设备压力控制方式分为：

a) 恒压给水；

b) 变压给水。

4.1.3 按设备控制功能分为：

a) 常规功能型；

b) 远程监测、监控功能型；

c) 远程监测、监控、监视功能型。

4．2型号

4.2 型 号

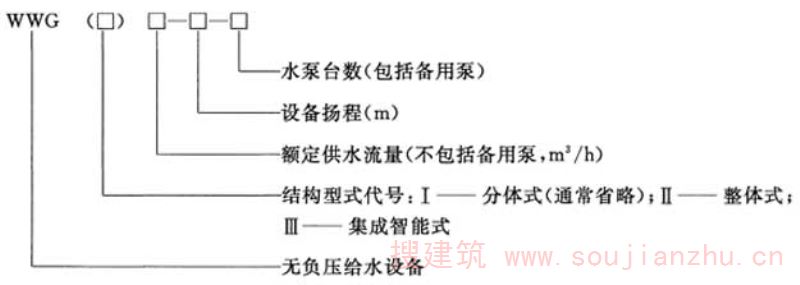

4.2.1 型号表示

4.2.2 示例

示例1：

无负压给水设备，额定供水流量为20m3/h，扬程为60m，配用2台水泵，整体式结构，其型号表示为：WWG(Ⅱ)20-60-2。

示例2：

无负压给水设备，额定供水流量为150m3/h，扬程为80m，配用3台水泵，分体式结构，其型号表示为：WWG150-80-3。

959'>《无负压给水设备》CJ/T 265-2016

8．4贮存

8.4 贮 存

产品应存放在干燥、通风良好且无腐蚀性介质和远离磁场的场合，如露天存放时，应有防雨、防晒、防潮等措施。
