垃圾填埋场用高密度聚乙烯土工膜

中国城镇建设行业标准

中华人民共和国城镇建设行业标准《垃圾填埋场用高密度聚乙烯土工膜》（CJ/T 234-2006）于2006年7月25日发布，并于同年12月1日起实施。

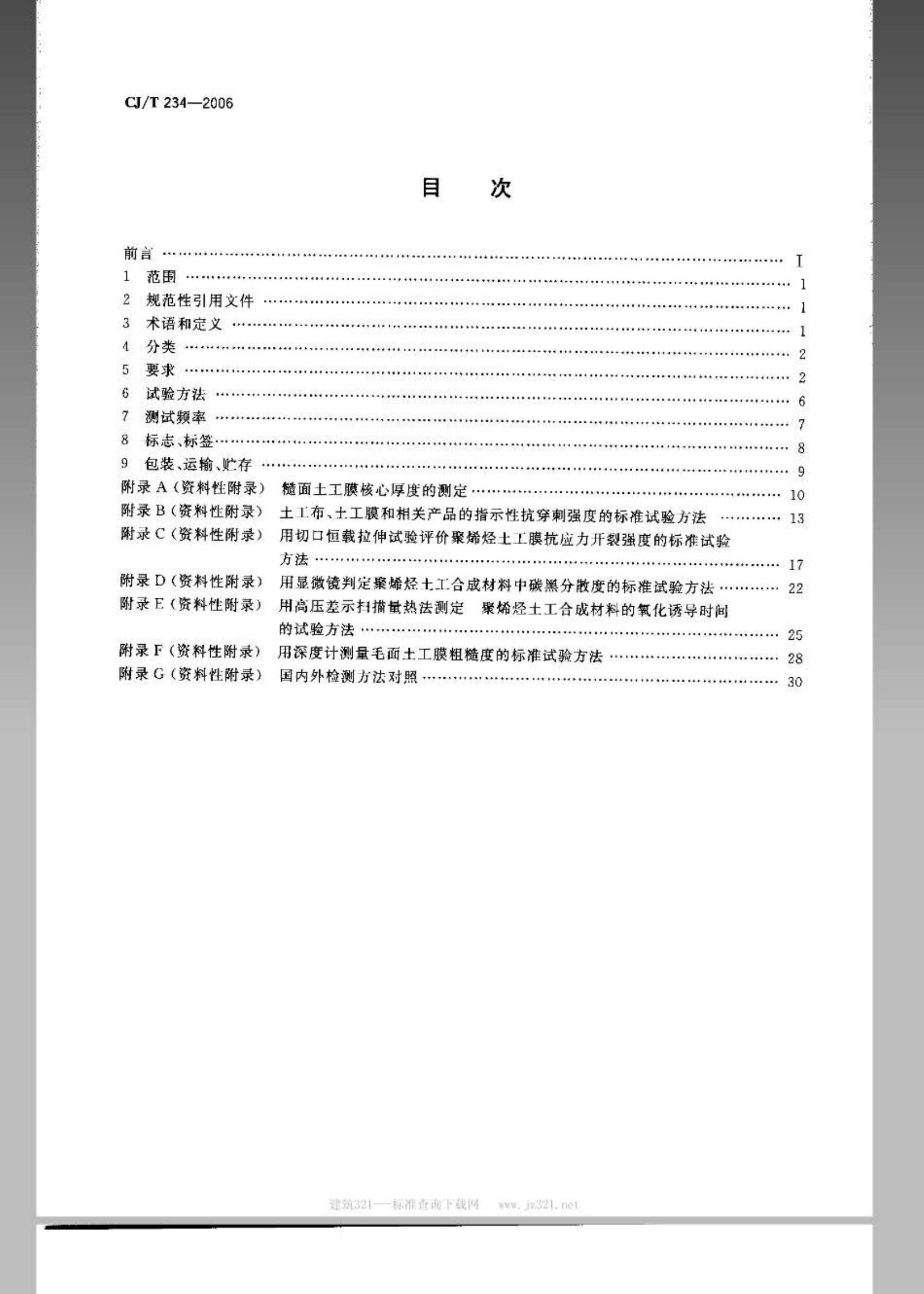

标准概述

本标准详细规定了垃圾填埋场用高密度聚乙烯土工膜的分类、要求、试验方法、检验频率、标志、标签、包装、运输和储存等方面的内容。该标准适用于垃圾填埋场防渗、封场等工程中使用的以中（高）密度聚乙烯树脂为主要原料，添加各类助剂制成的高密度聚乙烯土工膜。

规范性引用文件

本标准引用了以下文件的部分内容： - GB/T 1033：塑料密度和相对密度试验方法 - GB/T 1037：塑料薄膜和片材透水透气性试验方法（杯试法） - GB/T 1040：塑料拉伸性能试验方法 - GB/T 2918：塑料试样状态调节和试验的标准环境 - GB/T 5470：塑料冲击脆化温度试验方法 - GB/T 6672：塑料薄膜和薄片厚度测定（机械测量法） - GB/T 6673：塑料薄膜和薄片长度和宽度的测定 - GB/T 7141：塑料热空气暴露试验方法 - GB/T 9352：热塑性塑料压塑试样的制备 - GB/T 11116：高密度聚乙烯树脂 - GB/T 12027：塑料薄膜和薄片加热尺寸变化率试验方法 - GB/T 13021：聚乙烯管材和管件炭黑含量的测定（热失重法） - GB/T 15182：线型低密度聚乙烯树脂 - GB/T 16422.3：塑料实验室光源暴露试验方法 第3部分：荧光紫外灯 - GB/T 17391：聚乙烯管材与管件热稳定性试验方法 - QB/T 1130：塑料直角撕裂性能试验方法

术语和定义

• 土工膜（geomembrane）：用于防止液体渗透的高密度聚乙烯膜。
• 高密度聚乙烯土工膜（high density polyethylene geomembrane）：以中（高）密度聚乙烯树脂为原料生产的密度不低于0.94g/cm³的土工膜。
• 光面土工膜（smooth geomembrane）：两面均光滑、平整的土工膜。
• 糙面土工膜（textured geomembrane）：单面或双面具有均匀毛糙外观的土工膜。
• 拉伸性能（tensile properties）：包括拉伸强度、断裂强度、屈服伸长率和断裂伸长率等。
• 直角撕裂强度（tear strength）：试样在拉伸试验中直到断裂为止，单位宽度所承受的最大拉伸应力。

分类

• 光面高密度聚乙烯土工膜（HDPE1）
• 糙面高密度聚乙烯土工膜（HDPE2-1：单糙面；HDPE2-2：双糙面）

规格尺寸及偏差

• 单卷长度不应少于50米，长度偏差应在±2%之内。
• 宽度尺寸应大于3000毫米，偏差应控制在±1%。
• 土工膜的厚度及偏差应符合表2的要求，光面土工膜的极限偏差应控制在±10%，糙面土工膜的极限偏差应控制在±15%。

外观质量

• 土工膜表面应平整，无明显皱纹现象。
• 每平方米内的气泡和杂质数量应控制在10个以内。
• 裂纹、分层、折痕和断头不允许出现。
• 材料应均匀，不应有结块、银损等现象。

技术性能指标

• 最小密度应为0.98g/cm³。
• 拉伸性能需符合表4和表5的要求。
• 氧化诱导时间（OIT）需满足表4和表5的规定。
• 紫外线照射稳定性需满足表4和表5的要求。
• 低温冲击性能需满足表4和表5的要求。

生产原料与配方

• 制造高密度聚乙烯土工膜的聚乙烯树脂密度应大于或等于0.932g/cm³。
• 树脂熔体流动速率应小于1.0g/10min（190°C/2.16kg）。
• 回收料比例不应超过10%，且必须是相同或同类生产线产生的符合标准的清洁材料。

试验方法

• 厚度：按照GB/T 6672的规定进行测试。
• 密度：采用GB/T 1033中的D法进行测试。
• 拉伸性能：依据GB/T 1040的规定进行测试。
• 直角撕裂强度：按照Q/B 1130的规定进行测试。
• 穿刺强度：参照附录B的规定进行测试。
• 耐环境应力开裂：依照附录C的规定进行测试。
• 碳黑含量：根据GB/T 13021的规定进行测试。
• 碳黑分散度：参照附录D的规定进行测试。
• 氧化诱导时间（OIT）：按照GB/T 17391或附录E的规定进行测试。
• 抗紫外线性能：根据GB/T 16422.3的规定进行测试。
• 尺寸稳定性：依据GB/T 12027的规定进行测试。
  加入收藏
  下载地址

  售价：0.00 积分

  百度网盘 夸克网盘
