前言

中华人民共和国国家标准
自动喷水灭火系统 第6部分：通用阀门
Automatic sprinkler system—part6： Conventional valves
GB 5135.6-2018
代替GB5135.6-2003
2018-02-06发布   2018-09-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会  发布
  GB 5135本部分的第5章、 第6章、 第8章内容为强制性的，其余为推荐性的。
GB 5135《自动喷水灭火系统》 目前已分为22个部分：
——第1部分：洒水喷头；
——第2部分：湿式报警阀、延迟器、水力警铃；
——第3部分：水雾喷头；
——第4部分：干式报警阀；
——第5部分：雨淋报警阀；
——第6部分：通用阀门；
——第7部分：水流指示器；
——第8部分：加速器；
——第9部分：早期抑制快速响应（ESFR）喷头；
——第10部分：压力开关；
——第11部分：沟槽式管接件；
——第12部分：扩大覆盖面积洒水喷头；
——第13部分：水幕喷头；
——第14部分：预作用装置；
——第15部分：家用喷头；
——第16部分：消防洒水软管；
——第17部分：减压阀；
——第18部分：消防管道支吊架；
——第19部分：塑料管道及管件；
——第20部分：涂覆钢管；
——第21部分：末端试水装置；
——第22部分： 特殊应用型喷头；
………
本部分为 GB 5135的第6部分。
本部分按照GB/T 1.1—2009给出的规则起草。
本部分代替GB 5135.6—2003《自动喷水灭火系统 第6部分：通用阀门》。与GB 5135.6-2003相比，
除编辑性修改外主要技术内容变化如下：
增加了部分术语和定义（见第3章）；
——修订了通用阀门的规格（公称直径）内容（见6.1.2， 2003年版的第5章） ；
——修订了产品的分类和型号编制（见第4、 5章， 2003年版的第4章和第6章）；
——修订了标准中材料要求（见6.1.4， 2003版的7.3）；
——增加了连接方式的要求（见6.1.5）；
——修订了阀瓣密封件性能的参数（见6.1.7， 2003年版的7.6）；
——增加了阀门的驱动要求（见6.1.8）；
——增加了DN 300消防闸阀手轮最小外缘直径的要求（见6.2.1.3）；
——增加了消防闸阀最大操作扭矩的要求（见6.2.2）；
——修订了消防闸阀机械强度要求（见6.2.3， 2003年版的7.3）；
——增加了消防闸阀工作循环要求（见6.2.6） ；
——增加了消防电磁阀可靠性要求（见6.4.3）、 绝缘电阻要求（见6.11.6）、工作电源要求（见6.11.7）；
——删除了消防电磁阀流量特性要求（见2003年版的7.10.6）；
——修订了消防信号阀信号变换功能要求（见6.7.2， 2003年版的7.12.2） ；
——增加了消防单向阀的产品性能要求（见6.8）；
——增加了消防地埋闸阀的产品性能要求（见6.9）；
——增加了部分要求所对应的试验方法（见第7章）；
——修订了检验规则（见第8章， 2003年版的第9章）；
——增加和修订了部分附录（见附录A至附录H） 。
本部分由中华人民共和国公安部提出并归口。
本部分起草单位： 公安部天津消防研究所、广东永泉阀门科技有限公司、上海冠龙阀门机械有限公司、 武汉大禹阀门股份有限公司。
本部分主要起草人：白殿涛、罗宗军、田立伟、李习民、杨震铭、李毅、 经子彤、 宋志昆、陈键明、李政宏、 李习洪。
本部分所代替标准的历次版本发布情况为：
——GB 5135.6—2003。

1范围

    GB 5135的本部分规定了自动喷水灭火系统用通用阀门的分类、型号编制、要求、试验方法、检验规则、标志、使用说明书和包装、运输、贮存。
    本部分适用于自动喷水灭火系统中使用的通用阀门。

2规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1047 管道元件 DN（公称尺寸）的定义和选用
GB/T 1048 管道元件 PN（公称压力）的定义和选用
GB/T 3737 卡套式直通管接头
GB 5135.11 自动喷水灭火系统 第11部分：沟槽式管接件
GB/T 7306（所有部分） 55°密封管螺纹
GB/T 9112 钢制管法兰 类型与参数
GB/T 9969 工业产品使用说明书 总则
GB/T 12221 金属阀门 结构长度
GB/T 17241.6 整体铸铁法兰
GB/T 21873-2008 橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范
GB/T 25208-2010 固定灭火系统产品环境试验方法
CJ/T 216 给排水用软密封闸阀

3术语和定义

    下列术语和定义适用于GB5135的本部分。
3.1
额定工作压力 rated working pressure
通用阀门在伺应状态或工作状态下允许的最大工作压力。
3.2
通用阀门 Conventional valve
在自动喷水灭火系统中使用的消防闸阀、消防蝶阀、消防球阀、消防截止阀、消防电磁阀、消防信号阀、消防单向阀和消防地埋闸阀等阀门的统称。
3.3
手动阀门 manual valve
靠人力操作手轮、手柄或链轮驱动的阀门。
3.4
动力驱动阀门 power-driven valve
利用各种动力源来驱动的阀门。
3.5
消防地埋闸阀 buried gate valve for fire protection
在消防地埋敷设管线上安装，在地上进行启闭操作的闸阀。

4分类

4.1 通用阀门按产品名称可分为：
a) 消防闸阀；
b) 消防球阀；
c) 消防蝶阀；
d) 消防电磁阀；
e) 消防截止阀；
f) 消防信号闸阀；
g) 消防信号蝶阀；
h) 消防信号球阀；
i) 消防信号截止阀；
j) 消防单向阀；
k) 消防地埋闸阀。
4.2 通用阀门按驱动方式可分为：
a) 手动驱动；
b) 动力驱动（电动驱动、气动驱动和液压驱动等）。
4.3 通用阀门按进出口连接形式可分为：
a) 螺纹连接；
b) 法兰连接；
c) 对夹连接；
d) 卡箍连接（沟槽连接）；
e) 卡套连接。

5型号编制

5.1 型号编制方法
    通用阀门的型号编制型式如下：     示例1：     ZSCFD1T-25-16表示：额定工作压力1.6MPa，公称直径25mm，铜合金材料，内螺纹连接，电动驱动的自动喷水灭火系统消防电磁阀。     示例2：     ZSXDF7Q-100-16表示：额定工作压力1.6MPa，公称直径100mm，球墨铸铁材料，对夹连接，手动驱动的自动喷水灭火系统消防信号蝶阀。     示例3：     ZSNF4Q-150-16表示：额定工作压力1.6MPa，公称直径130mm，球墨铸铁材料，法兰连接，手动驱动的自动喷水灭火系统消防单向阀。 5.2 系统代号
    系统代号用两个大写汉语拼音“ZS”表示自动喷水灭火系统用通用阀门。
5.3 产品名称代号
    通用阀门的产品名称代号见表1。 5.4 驱动方式代号
    通用阀门的驱动方式代号见表2。 5.5 连接形式代号
    通用阀门进出口连接端的连接形式代号见表3。 5.6 阀体材料代号
    通用阀门的阀体材料代号见表4。 5.7 规格代号
    通用阀门的规格代号采用以毫米（mm）为单位的公称直径数值表示。
5.8 额定工作压力代号
    通用阀门的额定工作压力代号根据GB/T 1048的规定，采用以兆帕（MPa）为单位的压力值乘以10得到的数值表示。 '>《自动喷水灭火系统 第6部分：通用阀门》GB 5135.6-2018

 附录F（规范性附录）消防单向阀试验程序及取样数量

F.1 试验程序

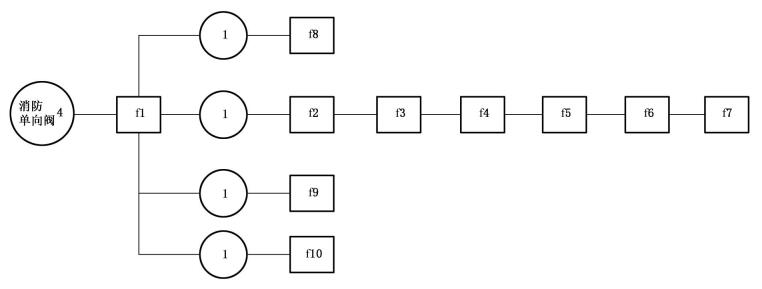

    试验程序见图F.1。 说明：
f1——外观检查、间隙(见7.1)；
f2——工作循环试验(见 7.2)；
f3——水力摩阻试验(见 7.15)；
f4——耐水冲击试验(见 7.16)；
f5——密封性能试验(见 7.9)；
f6——反向密封试验(见 7.11)；
f7——阀体强度试验(见 7.8)；
f8——橡胶密封件试验(见 7.7)；
f9——刚性非金属零件热空气老化试验(见 7.5)；
f10——刚性非金属零件温水老化试验(见 7.6)。
注：试验序号用方框中的数字表示，试验所需的样品数用圆圈中的数字表示。   图F.1 消防单向阀试验程序 F.2 样品数量
    样品数量为4套。

 附录G（规范性附录）消防地埋闸阀试验程序及取样数量

G.1 试验程序
    试验程序见图G.1。 说明：
g1——外观检查(见7.1)；
g2——工作循环试验(见7.2)；
g3——密封性能试验(见7.9)；
g4——阀体强度试验(见7.8)；
g5——橡胶密封件试验(见7.7)；
g6——刚性非金属零件热空气老化试验(见7.5)；
g7——刚性非金属零件温水老化试验(见7.6)；
g8——最大操作扭矩试验（见7.13）。
注：试验序号用方框中的数字表示，试验所需的样品数用圆圈中的数字表示。 图G.1 消防地埋闸阀试验程序 G.2 样品数量
    样品数量为4套。

 附录H（规范性附录）消防信号阀试验程序及取样数量

H.1 试验程序
    试验程序见图H.1。 说明：
h1——外观检查（见7.1）；h9——耐电压能力试验（见7.18）；
h2——工作循环试验（见7.2）；h10——绝缘电阻测试（见7.19）；
h3——机械强度试验（见7.12）；h11——密封性能试验（见7.9）；
h4——最大操作扭矩试验（见7.13）；h12——接触电阻试验（见7.21）；
h5——启闭力试验（见7.14）；h13——阀体强度试验（见7.8）；
h6——水力摩阻试验（见7.15）；h14——橡胶密封件试验（见7.7）；
h7——信号变换功能试验（见7.10）；h15——刚性非金属零件热空气老化试验（见7.5）；
h8——过载能力试验（见7.17）；h16——刚性非金属零件温水老化试验（见7.6）。
注1：试验序号用方框中的数字表示，试验所需的样品数用圆圈中的数字表示；
注2：h2适用于消防闸阀、消防球阀和消防蝶阀；
注3：h3适用于消防闸阀和消防蝶阀；
注4：h4适用于消防闸阀；
注5：h5适用于消防球阀；
注6：h6适用于消防蝶阀和消防截止阀。 图H.1 消防信号阀试验程序 H.2 样品数量
    样品数量为4套。
