中华人民共和国国家标准
GB 5135.14—2011
自动喷水灭火系统
第14部分：预作用装置
Automatic sprinkler systems一
Part 14： Preaction devices
  2011-09-29 发布
2012-05-01 实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
发布
    本部分的第4章、第5章除5.2.3.4外和第7章为强制性的，其余为推荐性的。
    GB 5135《自动喷水灭火系统》目前已分为21个部分：
    ——第1部分：洒水喷头；
    ——第2部分：湿式报警阀、延迟器、水力警铃；
    ——第3部分：水雾喷头；
    ——第4部分：干式报警阀；
    ——第5部分：雨淋报警阀；
    ——第6部分：通用阀门；
    ——第7部分：水流指示器；
    ——第8部分：加速器；
    ——第9部分：早期抑制快速响应(ESFR）喷头；
    ——第10部分：压力开关；
    ——第11部分：沟槽式管接件；
    ——第12部分：扩大覆盖面积洒水喷头；
    ——第13部分：水幕喷头；
    ——第14部分：预作用装置；
    ——第15部分：家用喷头；
    ——第16部分：消防洒水软管；
    ——第17部分：减压阀；
    ——第18部分：消防管道支吊架；
    ——第19部分：塑料管道及管件；
    ——第20部分：涂覆钢管；
    ——第21部分：末端试水装置；
    ………
    本部分为GB 5135的第14部分。
    本部分参考了ISO/DIS 6182-8：2006《预作用干式报警阀》(英文版）、UL 260：2004《用于消防干式管路的雨淋阀》(英文版）和FM 1011-1012：1973《雨淋系统和预作用系统许可标准》(英文版）。
    本部分的附录A～附录H 为规范性附录。
    本部分由中华人民共和国公安部提出。
    本部分由全国消防标准化技术委员会第二分技术委员会(SAC/TC 113/SC 2）归口。
    本部分负责起草单位：公安部天津消防研究所。
    本部分参加起草单位：浙江省公安厅消防局、辽宁省公安厅消防局、佛山市南海永兴阀门制造有限公司、唯特利管道设备大连有限公司。
    本部分主要起草人：白殿涛、杨震铭、张君娜、罗宗军、王诣青、宋焕瞳、赵庆平、王伟、陈键明、陈启掌。
    本部分是首次发布。

1范围

    GB 5135的本部分规定了自动喷水灭火系统预作用装置的型号编制、要求、试验方法、检验规则、标志、包装、运输、贮存等。
    本部分适用于自动喷水灭火系统中的预作用装置。

2规范性引用文件

    下列文件中的条款通过GB 5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
    GB/T 191  包装储运图示标志（GB/T 191—2008，ISO 780：1997，MOD）
    GB/T 3098.1  紧固件机械性能  螺栓、螺钉和螺柱（GB/T 3098.1—2000，idt ISO 898-1：1999）
    GB/T 3098.2  紧固件机械性能  螺母  粗牙螺纹（GB/T 3098.2—2000，idt ISO 898-2：1992）
    GB/T 3098.3  紧固件机械性能  紧定螺钉（GB/T 3098.3—2000，idt ISO 898-5：1998）
    GB/T 3287  可锻铸铁管路连接件
    GB 5135.10  自动喷水灭火系统  第10部分：压力开关
    GB 5135.11  自动喷水灭火系统  第11部分：沟槽式管接件
    GB/T 9112  钢制管法兰  类型与参数
    GB/T 9969  工业产品使用说明书  总则
    GB/T 17241.6  整体铸铁管法兰
    GB 50084  自动喷水灭火系统设计规范
    GA 30.1—2002  固定消防给水设备的性能要求和试验方法  第1部分：消防气压给水设备
    GA 61—2002  固定灭火系统驱动、控制装置通用技术条件

3术语和定义

    下列术语和定义适用于GB 5135的本部分。
3.1
    预作用装置  preaction devices
    由预作用报警阀组、控制盘、气压维持装置和空气供给装置组成，通过电动、气动、机械或其它方法进行开启，使水能够单方向流入喷水系统同时进行报警的一种单向阀组装置。
3.2
    预作用报警阀组  preaction alarm valve
    由预作用报警阀（单阀或组合阀）及其管路辅件组成的报警阀组。
3.3
    阀门伺应状态  ready condition of valve
    安装在管路系统中的预作用报警阀组阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水，系统侧按预定压力充满了空气，而无水流通过预作用报警阀组的状态。
3.4
    额定工作压力  rated working pressure
    预作用报警阀组在伺应状态或工作状态下允许的最大工作压力。
3.5
    装置工作状态  work condition of devices
    预作用装置各操作部件的工作位置、控制盘的控制、监视功能，均应处于正常工作状态。

4型号编制

    产品标记由结构形式代号、公称直径和额定工作压力组成。     示例：ZSFY 100-1.2表示公称直径为100mm、额定工作压力1.2MPa的预作用装置。

5要求

5.1 装置

5.1.1 装置组成
5.1.1.1 预作用装置是由预作用报警阀组、控制盘、气压维持装置、空气供给装置及管路附件等部件组成。
5.1.1.2 装置各部件安装位置正确，整体布局合理，便于操作、检查和维修。
5.1.2 外观
    预作用装置各构成部件应无明显的加工缺陷或机械损伤，部件外表面应进行防腐、防锈处理，其涂层、 镀层应完整、均匀。
5.1.3 标志
5.1.3.1 预作用报警阀组应在明显位置清晰、永久性标注下述内容：
      a）产品名称及规格型号；
      b）生产单位名称或商标；
      c）额定工作压力；
      d）生产日期及产品编号；
      e）执行标准代号；
       f）预作用报警阀组安装的水流方向。
5.1.3.2 控制盘应在明显位置清晰、永久性标注下述内容：
      a）产品名称及规格型号；
      b）工作电压、电流；
      c）备用电源工作时间；
      d）工作环境温度；
      e）生产单位名称或商标。
5.1.4 装置工作状态
      预作用装置各操作部件的工作位置、控制盘的控制及监视功能，均应处于正常工作状态，预作用报警阀组、气压维持装置及空气供给装置均应处于正常伺应状态。
      供水压力、系统侧充气压力均应处于正常工作状态。
5.1.5 启动运行要求
5.1.5.1 启动方式
      预作用装置应具有下述启动方式：
      a）自动启动方式：电动启动、湿式启动、干式启动、易熔锁封启动等，上述启动方式可串、并联使用；
      b）通过装置控制盘上的消防手动按钮的手动启动方式；
      c）通过预作用报警阀组控制腔上手动控制阀开启的机械应急启动方式；
      d）任何自动启动方式必须设有机械应急启动方式。
5.1.5.2 启动运行
      按6.20的规定进行试验，预作用装置应符合下述要求：
      a）装置采用不同方式启动，动作应准确、可靠、无故障；
      b）机械紧急启动应具有防止误动作的有效措施；
      c）装置的运行参数，如延迟吋间、充气压力范围等应符合生产单位使用说明书上规定的公布参数范围。
'>《自动喷水灭火系统 第14部分：预作用装置》GB 5135.14-2011

 附录F（规范性附录）减压阀试验程序及取样数量

F.1 减压阀试验程序及取样数量见图F.1。 1——强度试验（6.4）；
2——密封性能试验（6.5）；
3——调压性能试验（6.17）。
注：图中方框中的数字表示试验程序，圆圈中的数字为试验所需的样品数。 图F.1 减压阀试验程序图

 附录G（规范性附录）单向阀试验程序及取样数量

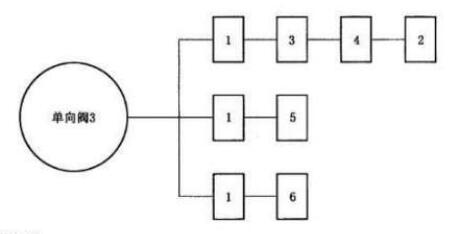

G.1 单向阀试验程序及取样数量见图G.1。 1——外观检查（6.1）；
2——强度试验（6.4）；
3——正向气密性试验（6.6.3）；
4——反向气密性试验（6.6.3）；
5——工作可靠性试验（6.19）；
6——开启压力试验（6.18）。
注：图中方框中的数字表示试验程序，圆圈中的数字为试验所需的样品数。 图G.1 单向阀试验程序图

 附录H（规范性附录）控制阀试验程序及取样数量

H.1 控制阀试验程序及取样数量H.1。 1——外观材料检查（5.8.1）；
2——强度试验(6.4）；
3——密性试验（6.5.1）。
注：图中方框中的数字表示试验程序，圆圈中的数字为试验所需的样品数。 图H.1 控制阀试验程序图
