1总 则
1 总 则
1.0.1 为贯彻国家有关应对气候变化和节能减排的方针政策，规范建筑碳排放计算方法，节约资源，保护环境，制定本标准。
▼ 展开条文说明
1.0.1 根据联合国环境规划署计算，建筑行业消耗了全球大约30％～40％的能源，并排放了几乎占全球30％的温室气体，如果不提高建筑能效，降低建筑用能和碳排放，到2050年建筑行业温室气体排放将占总排放量的50％以上。
随着我国城镇化进程的不断深入和人民生活水平的日益提高，建筑能耗不断攀升。提升建筑能效，降低建筑能耗，发展清洁能源、可再生能源在建筑中的应用技术是未来建筑领域低碳减排的必要途径，也将是我国实现碳减排目标的重要手段。中国应对气候变化国家自主贡献文件《强化应对气候变化行动——中国国家自主贡献》确定二氧化碳排放2030年左右达到峰值并争取尽早达峰，单位国内生产总值二氧化碳排放比2005年下降60％～65％。
通过本标准相关计算方法和计算因子规范建筑碳排放计算，引导建筑物在设计阶段考虑其全生命期节能减碳，增强建筑及建材企业对碳排放核算、报告、监测、核查的意识，为未来建筑物参与碳排放交易、碳税、碳配额、碳足迹，开展国际比对等工作提供技术支撑。
1.0.2 本标准适用于新建、扩建和改建的民用建筑的运行、建造及拆除、建材生产及运输阶段的碳排放计算。
▼ 展开条文说明
1.0.2 通过对不同建筑设计方案的全生命期碳排放量进行计算比较，可优选建筑设计方案、能源系统方案和低碳建材，为建筑物低碳建造和运行提供技术依据。
1.0.3 建筑碳排放计算除应符合本标准外，尚应符合国家现行有关标准的规定。
2术语和符号
2.1 术 语
2.1 术 语
2.1.1 建筑碳排放 building carbon emission
建筑物在与其有关的建材生产及运输、建造及拆除、运行阶段产生的温室气体排放的总和，以二氧化碳当量表示。
▼ 展开条文说明
2.1.1 温室气体是指大气层中自然存在的和由于人类活动产生的能够吸收和散发由地球表面、大气层和云层所产生的、波长在红外光谱内的辐射波的气态成分。温室气体包括但不限于二氧化碳(CO2)、甲烷(CH4)、氧化亚氮(N2O)、氢氟碳化物(HFCs)、全氟碳化物(PFCs)和六氟化硫(SP6)。
建筑建造、运行、拆除过程中产生的温室气体主要为CO2，其计算结果通常使用kgCO2；建材生产和运输及制冷剂排放的温室气体包括各种温室气体，其碳排放强度通常使用二氧化碳当量(kgCO2e)表示。CO2为人类活动最常产生的温室效应气体，为了统一度量整体温室效应的结果，规定以kgCO2e为度量温室效应的基本单位。二氧化碳当量(kgCO2e)指与一定质量的某种温室气体具有相同温室效应的CO2的质量，是可用于比较不同温室气体对温室效应影响的度量单位。
通常可采用单位面积建筑碳排放量对不同建筑设计方案和不同建筑物之间的碳排放进行比较，单位面积建筑碳排放量由建筑碳排放除以建筑面积得到。
2.1.2 计算边界 accounting boundary
与建筑物建材生产及运输、建造及拆除、运行等活动相关的温室气体排放的计算范围。
▼ 展开条文说明
2.1.2 建筑物从建材原料开采到寿命完结，时间周期长，产业链长。为保证在建筑碳排放计算过程中，不出现与建材工业碳排放计算、交通运输碳排放计算等重叠，本标准对建材生产及运输、建造及拆除、建筑物运行三个阶段进行了明确的边界划分。
2.1.3 碳排放因子 carbon emission factor
将能源与材料消耗量与二氧化碳排放相对应的系数，用于量化建筑物不同阶段相关活动的碳排放。
▼ 展开条文说明
2.1.3 建筑物类型多样，建材数量众多，建造方式种类多，能源系统多样，有着“非标准化、难以复制重现”的特点，因此本标准选择相对普遍和通用的建材、建造方法，给出其碳排放因子，便于统一计算基准并进行结果比较。
2.1.4 建筑碳汇 carbon sink of buildings
在划定的建筑物项目范围内，绿化、植被从空气中吸收并存储的二氧化碳量。
2.1.5 全球变暖潜值 global warming potential
在固定时间范围内1kg物质与1kg二氧化碳(CO2)的脉冲排放引起的时间累积辐射力的比率。
▼ 展开条文说明
2.1.5 全球变暖潜值为一种温室气体排放相对于等量于二氧化碳(CO2)排放所产生的气候影响的比较指标。时间累积通常可取100年。
2.2 符 号
2.2 符 号
2.2.1 几何尺寸
A——建筑面积；
Ac——太阳集热器面积；
Ai——第i个房间照明面积；
Ap——光伏系统光伏面板净面积；
Aw——风机叶片迎风面积；
D——风机叶片直径；
Di——第i种建材平均运输距离。
2.2.2 碳排放量
CCC——建筑拆除阶段单位建筑面积的碳排放量；
Cp——建筑绿地碳汇系统年减碳量；
CM——建筑运行阶段单位建筑面积碳排放量；
Cr——建筑使用制冷剂产生的碳排放量；
CJC——建材生产及运输阶段单位建筑面积的碳排放量；
CJZ——建筑建造阶段单位建筑面积的碳排放量；
Csc——建材生产阶段碳排放；
Cys——建材运输过程碳排放。
2.2.3 能源供给、消耗量
Ee——年电梯能耗；
Ei——建筑第i类能源年消耗量；
Ecc——建筑拆除阶段能源用量；
Ecc,i——建筑拆除阶段第i种能源总用量；
Ecs——措施项目总能源用量；
Ei,j——j类系统的第i类能源消耗量；
Ejz——建筑建造阶段总能源用量；
Ejz,i——建筑建造阶段第i种能源总用量；
Ejj,i——第i个项目中，小型施工机具不列入机械台班消耗量，但其消耗的能源列入材料的部分能源用量；
Efx——分部分项工程总能源用量；
EFi——第i类能源的碳排放因子；
E1——照明系统年能耗；
Epv——光伏系统的年发电量；
EstanDBy——电梯待机时能耗；
ERi,j——j类系统消耗由可再生能源系统提供的第i类能源量；
Ewt——风力发电机组的年发电量；
Ew——生活热水系统年能源消耗；
I——光伏电池表面的年太阳辐射照度；
JT——太阳集热器采光面上的年平均太阳辐照量；
Mi——第i种主要建材的消耗量；
P——特定能量消耗；
Pi,j——第j日第i个房间照明功率密度值；
Pp——应急灯照明功率密度；
Qcc,i——第i个拆除项目的工程量；
Qr——生活热水年耗热量；
Qrp——生活热水小时平均耗热量；
Qs——太阳能系统提供的生活热水热量；
Qs,a——太阳能热水系统的年供能量；
Qfx,i——分部分项工程中第i个项目的工程量；
Qcs,i——措施项目中第i个项目的工程量；
qr——热水用水定额；
Rj——第i个项目第j种施工机械单位台班的能源用量；
Ti——第i种建材的运输方式下，单位重量运输距离的碳排放因子；
Ti,j——第i个项目单位工程量第j种施工机械台班消耗量；
TA-i,j——第i个措施项目单位工程量第j种施工机械台班消耗量；
TB-i,j——第i个拆除项目单位工程量第j种施工机械台班消耗量。
2.2.4 计算系数
APD——年平均能量密度；
CR(z)——依据高度计算的粗糙系数；
EPF——根据典型气象年数据中逐时风速计算出的因子；
Fi——第i种主要建材的碳排放因子；
ffx,i——分部分项工程中第i个项目的能耗系数；
fcs,i——措施项目中第i个项目的能耗系数；
fcc,i——第i个拆除项目每计量单位的能耗系数；
GWPr——制冷剂r的全球变暖潜值；
KE——光伏电池的转换效率；
KS——光伏系统的损失效率；
m——用水计算单位数；
KWT——风力发电机组的转换效率；
ηr——生活热水输配效率；
ηw——生活热水系统热源年平均效率；
ηcd——基于总面积的集热器平均集热效率；
ηL——管路和储热装置的热损失率。
2.2.5 风速、温度、密度和时间
mr——制冷剂充注量；
ti,j——第j日第i个房间照明时间；
T——年生活热水使用小时数；
ta——电梯年平均运行小时数；
tr——设计热水温度；
tl——设计冷水温度；
ts——电梯年平均待机小时数；
V——电梯速度；
V0——年可利用平均风速；
Vi——逐时风速；
W——电梯额定载重量；
y——建筑设计寿命；
ye——设备使用寿命；
ρ——空气密度；
ρr——热水密度。
2.2.6 其他
KR——场地因子；
r——制冷剂类型；
z0——地表粗糙系数。
3基本规定
3 基本规定
3.0.1 建筑物碳排放计算应以单栋建筑或建筑群为计算对象。
▼ 展开条文说明
3.0.1 本标准适用于单体建筑和同类相似建筑组成的建筑群的碳排放计算，不包括小区内管道计算。对建筑群，则可通过对各单体建筑碳排放进行合计。碳排放计算就是碳排放量计算。
3.0.2 建筑碳排放计算方法可用于建筑设计阶段对碳排放量进行计算，或在建筑物建造后对碳排放量进行核算。
▼ 展开条文说明
3.0.2 本标准强调通过计算得到建筑物的碳排放量，指对设计图纸、施工方案等技术材料中与碳排放有关的数据进行统计、计算和汇总，使用本标准给出的方法和因子，计算得到建筑碳排放量。建筑物实际碳排放量可在建筑物实际运行阶段通过计量获得。
3.0.3 建筑物碳排放计算应根据不同需求按阶段进行计算，并可将分段计算结果累计为建筑全生命期碳排放。
▼ 展开条文说明
3.0.3 建筑物在材料开发、生产、运输，施工及拆除，运行及维护等各阶段均产生碳排放，对环境造成影响，因此应进行全生命期碳排放计算，全面了解建筑物对自然界产生的影响。建筑全生命期有多种不同划分方法，本标准将其划分为建筑材料生产及运输、建造及拆除、建筑物运行三个阶段，根据所需计算的建筑全生命期的不同阶段的碳排放量，选择本标准中章节规定的计算边界和方法进行计算。需要说明的是，目前国际上所指建筑碳排放主要指建筑物运行阶段碳排放，本标准考虑建筑全生命期，也将建材生产及建筑物建造阶段纳入。较绿色建筑考虑建筑物从规划设计到施工，再到运行及最终拆除的全寿命期，增加了建材生产及运输环节，因此采用“建筑全生命期”一词。
3.0.4 碳排放计算应包含《IPCC国家温室气体清单指南》中列出的各类温室气体。
▼ 展开条文说明
3.0.4 根据《IPCC国家温室气体清单指南(2006年)》，与建筑碳排放相关的活动过程需要评估的温室气体包括二氧化碳(CO2)、甲烷(CH4)、氧化亚氮(N20)、氢氟碳化物(HFCs)、全氟化碳(PFCs)和六氟化硫(SF6)等主要温室气体。
3.0.5 建筑运行、建造及拆除阶段中因电力消耗造成的碳排放计算，应采用由国家相关机构公布的区域电网平均碳排放因子。
▼ 展开条文说明
3.0.5 计算建筑因电力消耗造成碳排放时，应采用由国家发展和改革委员会(以下简称国家发改委)公布的区域电网平均碳排放因子。中国区域电网平均CO2排放因子应按表1选择，电网边界包括的地理范围按表2确认，不包括西藏自治区、香港特别行政区、澳门特别行政区和台湾省。
表1 2012年中国区域电网平均CO2排放因子(kgCO2/kWh)
表2 电网边界包括的地理范围
表1中电网平均CO2排放因子数据来源于国家发改委发布的《2011年和2012年中国区域电网平均CO2排放因子》，由原国家发改委应对气候变化司组织国家应对气候变化战略研究和国际合作中心确定，可供政府、企业、高校及科研单位等核算电力调入、调出及电力消费CO2排放量时使用，与国家发改委制定的“重点行业企业温室气体排放核算方法与报告指南”中的企业核算要求一致。直至2017年，全国参与温室气体核查和碳交易的企业，在计算因为电力消耗造成的碳排放时，依然采用表1数据。未来当数据有更新时，应选用国家主管部门最近年份公布的数据。
3.0.6 建筑碳排放量应按本标准提供的方法和数据进行计算，宜采用基于本标准计算方法和数据开发的建筑碳排放计算软件计算。
▼ 展开条文说明
3.0.6 为保证建筑物碳排放量计算的科学性和一致性，应按本标准提供的方法和要求进行计算，为提高计算效率，也可使用基于本标准方法和数据开发的工具进行计算。为保证结果的时效性，可采用更新的数据进行计算。
4运行阶段碳排放计算
4.1 一般规定
4.1 一般规定
4.1.1 建筑运行阶段碳排放计算范围应包括暖通空调、生活热水、照明及电梯、可再生能源、建筑碳汇系统在建筑运行期间的碳排放量。
▼ 展开条文说明
4.1.1 建筑物运行阶段的碳排放量涉及暖通空调、生活热水、照明等系统能源消耗产生的碳排放量及可再生能源系统产能的减碳量、建筑碳汇的减碳量的计算。在建筑碳排放边界将不同的能量消耗换算为建筑物的碳排放量，并进行汇总，最终获得建筑物的碳排放量。
建筑碳汇主要来源于建筑红线范围内的绿化植被对二氧化碳的吸收，其减碳效果应该在碳排放计算结果中扣减。绿化植被减碳量受气候、生长环境、绿植种类、维护情况等因素影响，目前农林业已经开发相关的计算方法，例如国家林业局印发的《竹林项目碳汇计量与监测方法学》、《造林项目碳汇计量与监测指南》等，但针对建筑绿化植被碳汇方法学尚无官方方法学发布，可参照上述相关文件计算。
变配电、建筑内家用电器、办公电器、炊事等受使用方式影响较大的建筑碳排放不确定性大，这部分碳排放量在总碳排放量中占比不高，不影响对设计阶段建筑方案碳排放强度优劣的判断，国际上通用做法是建筑碳排放计算不纳入家用电器、办公电器、炊事等的碳排放量。
4.1.2 碳排放计算中采用的建筑设计寿命应与设计文件一致，当设计文件不能提供时，应按50年计算。
▼ 展开条文说明
4.1.2 现行国家标准《民用建筑设计统一标准》GB 50352对建筑设计使用年限划分为四类，见表3，其中普通建筑设计寿命为50年。
表3 设计使用年限分类
与此同时，我国现行国家标准《建筑结构可靠性设计统一标准》GB 50068规定，普通房屋和构筑物设计使用年限为50年，实际计算时可参照建筑物的设计文件，但没有相关参数时，可按50年计算。
受建筑规划、建筑功能的调整及经济的发展等因素的影响，实际建筑的使用寿命存在较大的差异；与此同时，建筑部件(如保温材料、门窗)、建筑设备(如锅炉、冷水机组)的使用寿命一般小于建筑的使用寿命，在建筑的全寿命期内存在更换的可能。表4列出了常用建筑设备使用年限。
表4 常用建筑设备使用年限
建筑设备的更换会产生能源消耗，通常而言，更换设备的性能发生改变会影响建筑物的碳排放强度，但是在设计阶段难以预测，因此在计算过程中不考虑建筑设备性能改变对建筑强度的影响。更换产生的设备和材料的碳排放量宜在建材生产及运输阶段碳排放计算中予以考虑。
4.1.3 建筑物碳排放的计算范围应为建设工程规划许可证范围内能源消耗产生的碳排放量和可再生能源及碳汇系统的减碳量。
▼ 展开条文说明
4.1.3 计算范围是指输送到位于建设工程规划许可证中建筑红线证边界，为该建筑提供服务的能量转换与输送系统(如各种形式的发电系统、集中供热系统、集中供冷系统等)的燃煤、燃油、燃气、生物质能源、风能、太阳能等能源所产生的碳排放，见图1。
图1 建筑物运行阶段碳排放计算边界及范围的划分
4.1.4 建筑运行阶段碳排放量应根据各系统不同类型能源消耗量和不同类型能源的碳排放因子确定，建筑运行阶段单位建筑面积的总碳排放量(CM)应按下列公式计算：
式中：CM——建筑运行阶段单位建筑面积碳排放量(kgC02/m2)；
Ei——建筑第i类能源年消耗量(单位/a)；
EFi——第i类能源的碳排放因子，按本标准附录A取值；
Ei,j——j类系统的第i类能源消耗量(单位/a)；
ERi,j——j类系统消耗由可再生能源系统提供的第i类能源量(单位/a)；
i——建筑消耗终端能源类型，包括电力、燃气、石油、市政热力等；
j——建筑用能系统类型，包括供暖空调、照明、生活热水系统等；
Cp——建筑绿地碳汇系统年减碳量(kgC02/a)；
y——建筑设计寿命(a)；
A——建筑面积(m2)。
▼ 展开条文说明
4.1.4 建筑在运行阶段的用能系统消耗电能、燃油、燃煤、燃气等形式的终端能源，建筑总用能根据不同类型的能源进行汇总，再根据不同能源的碳排放因子计算出建筑物用能系统的碳排放量。
另外，在建筑全寿命期内，可再生能源替代常规能源的使用，减少建筑物的碳排放量，该部分应在建筑对应用能系统的常规能源消耗量中直接扣除，当可再生系统的供能量大于能源系统的常规能源消耗量并对外输送时，计算结果为负值，可在建筑物的总碳排放量中核减。建筑场地内的绿化碳汇产生减碳量在建筑碳排放量中进行核减。
在计算建筑物运行阶段碳排放量时，计算结果为建筑生命期内单位面积碳排放量。
4.2 暖通空调系统
4.2 暖通空调系统
4.2.1 暖通空调系统能耗应包括冷源能耗、热源能耗、输配系统及末端空气处理设备能耗。
▼ 展开条文说明
4.2.1 暖通空调系统能耗由冷热源的能耗、输配系统及末端空气处理设备的能耗构成，输配系统包括冷冻水系统、冷却水系统、热水系统和风系统。
4.2.2 暖通空调系统能耗计算方法应符合下列规定：
1 应采用月平均方法计算年累计冷负荷和累计热负荷；
2 应分别设置工作日和节假日室内人员数量、照明功率、设备功率、室内设定温度、供暖和空调系统运行时间；
3 应根据负荷计算结果和室内环境参数计算供暖和供冷起止时间；
4 应反映建筑外围护结构热惰性对负荷的影响；
5 负荷计算时应能够计算不少于10个建筑分区；
6 应计算暖通空调系统间歇运行对负荷计算结果的影响；
7 应考虑能源系统形式、效率、部分负荷特性对能耗的影响；
8 计算结果应包括负荷计算结果、按能源类型输出系统能耗计算结果；
9 建筑运行参数可参照本标准附录B的建筑物运行特征确定。
▼ 展开条文说明
4.2.2 目前常用的逐时建筑能耗模拟工具都较为复杂、涉及的计算因素也很多，对计算工程师的专业素质要求高，计算工作量大，计算结果一致性不高。运行阶段建筑物碳排放计算方法的核心是简便、一致、易用、准确的建筑能耗的计算方法。国际标准化组织发布的《Energy performance of buildings-Calculation of energy use for space heating and cooling》IS0 13790-2008提供了简便、准确的月平均负荷计算方法，英国官方提供的建筑能效和碳排放计算软件SBEM、德国的WUFI和PHPP、我国的爱必宜都采用该方法。在工程应用上具有一致性高和计算简便的优势，能够保证评价结果的一致性和权威性。
4.2.3 建筑碳排放计算模型中建筑分区应考虑建筑物理分隔、建筑区域功能、为分区提供服务的暖通空调系统、区域内采光(通过外窗或天窗)情况。
▼ 展开条文说明
4.2.3 建筑分区原则：首先应确定计算供暖和供冷能效需求的建筑物的边界条件。同时由于建筑类型众多，室内活动复杂，在计算过程中经常需要对其室内区域进行分区计算。
关于建筑分区需要基于如下考虑：
1 建筑物理分隔；
2 建筑区域的功能；
3 为区域提供服务的暖通空调系统；
4 区域内采光(通过外窗或天窗)情况；
5 对某一特定楼层，其分区程序应如下：
1)按物理分区进行划分，如墙或其他；
2)如同一物理分区内由不同HVAC系统提供服务，按HVAC系统的服务区域进行划分；
3)如果物理分区内有不同的活动类型，按活动类型将物理分区划分，确保每个分区内只有一种活动类型；
4)再将每个分区按其接受日光的程度进行划分；
5)如果分区有窗墙比大于0.2的外墙，且该外墙对应的分区长度大于6m，将距离该外墙6m的空间单独划分为一个分区；
6)如果该分区的宽度小于3m，将其同临近分区进行合并；
7)如果任何分区重叠，将分区分配给临近的分区；
8)将由同一HVAC系统和照明系统提供服务，且活动类型一样的分区进行合并。
每个分区应有独立的对其围护结构的描述，当其围护结构为虚拟时(如通过接受日光的程度进行划分的分区)，则无须定义围护结构，当然，此分区和周围分区也无热量传输。
4.2.4 年供暖(供冷)负荷应包括围护结构的热损失和处理新风的热(冷)需求；处理新风的热(冷)需求应扣除从排风中回收的热量(冷量)。
4.2.5 建筑碳排放计算中建筑室内环境计算参数应与设计参数一致，并应符合国家现行相关标准的要求。
▼ 展开条文说明
4.2.5 对建筑碳排放进行计算，主要是考虑围护结构不同及暖通系统不同而带来的碳排放不同，所以对不同的建筑室内活动，其室内参数应保持统一，具体如下：
1 室内设计温度
国家标准《民用建筑供暖通风与空气调节设计规范》GB50736-2012规定：“严寒和寒冷地区主要房间应采用18℃～24℃；夏热冬冷地区主要房间宜采用16℃～22℃；设置值班供暖房间不应低于5℃。辐射供暖室内设计温度宜降低2℃；辐射供冷室内设计温度宜提高0.5℃～1.5℃。”
国家标准《民用建筑供暖通风与空气调节设计规范》GB50736-2012对舒适性空调室内设计参数进行了规定：人员长期逗留区域空调室内设计参数见表5。

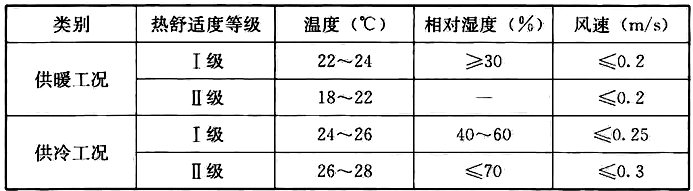

表5 人员长期逗留区域空调室内设计参数
注：Ⅰ级热舒适度较高，Ⅱ级热舒适度一般。
人员短期逗留区域空调供冷工况室内设计参数宜比长期逗留区域提高1℃～2℃，供暖工况宜降低1℃～2℃。短期逗留区域供冷工况风速不宜大于0.5m/s，供暖工况风速不宜大于0.3m/s。
所以，人员长期逗留区域空调室内设计温度，供暖工况选22℃，供冷工况选26℃。人员短期逗留区域空调供暖工况选20℃，供冷工况选28℃。辐射供冷室内设计温度选27℃。
2 新风量
国家标准《民用建筑供暖通风与空气调节设计规范》GB 50736-2012规定：
公共建筑主要房间每人所需最小新风量见表6。
表6 公共建筑主要房间每人所需最小新风量[m3/(h·人)]
设置新风系统的居住建筑和医院建筑，所需最小新风量宜按换气次数法确定。居住建筑设计最小换气次数见表7，医院建筑设计最小换气次数见表8，高密人群建筑每人所需最小新风量应按人员密度确定，见表9。
表7 居住建筑设计最小换气次数(次/h)
表8 医院建筑设计最小换气次数(次/h)
表9 高密人群建筑每人所需最小新风量[m3/(h·人)]
4.2.6 建筑碳排放计算气象参数的选取应符合现行行业标准《建筑节能气象参数标准》JGJ/T 346的规定。
▼ 展开条文说明
4.2.6 室外环境的变化是建筑终端能耗的关键外扰之一。室外气象参数中应包括太阳辐射照度逐时值、室外干球温度逐时值、室外湿球温度逐时值、室外风速、相对湿度等。
建筑能耗模拟计算过程中使用典型气象年数据，数据的来源和格式不同导致不同的数据之间也存在一定的差异。常见的典型气象年的数据格式有TMY、TMY2、TMY3、EPW等。现行行业标准《建筑节能气象参数标准》JGJ/T 346提供了我国的官方典型气象年数据。本标准的计算将采用该标准中的典型气象年数据。
4.2.7 建筑碳排放计算应定义建筑围护结构，围护结构的热工性能及构造做法应与设计文件一致。
▼ 展开条文说明
4.2.7 建筑围护结构指建筑墙体、屋面、地面、楼板和窗等。定义一个建筑分区需要准确定义建筑物的围护结构(图2)。图2是一个简单建筑分区的示意图，定义该分区的建筑围护结构，需要定义6个围护结构和1个外窗、1个外门。
图2 围护结构定义
1 外墙、屋面、地面、楼板
外墙、屋面、地面、楼板的热工性能应按设计资料或建筑实际情况逐层逐项输入以保证建模过程中的外围护结构资料和建筑实际情况相符。围护结构的信息应包括围护结构的各层厚度、传热系数、热容、密度及最外层和最内层的吸收系数和反射系数等。
2 外窗
通过建筑物外窗发生的能量传递主要包括温差传热和太阳辐射得热。通过外窗的太阳辐射是建筑物非常重要的一项外扰。夏季外窗的太阳辐射得热产生的冷负荷是空调系统能量消耗的重要部分，冬季透过外窗的太阳辐射给室内带来了热量。准确计算外窗的冷热负荷是确定建筑终端消耗的能量的重要影响因素。
计算外窗的冷热负荷时，需要建筑能耗模拟软件依据实际外窗数据进行建模。建模过程中应包含下列数据：
1)外窗构造(玻璃和窗框的面积比例)；
2)玻璃的传热系数；
3)玻璃的光学特性，可见光透过率、反射率，不同入射角下的表面折射率和反射率；
4)外窗的位置；
5)外窗的内外遮阳情况。
围护结构的传热系数应该满足国家现行相关标准的要求。围护结构的传热系数的最小值应按建筑物所处的热工分区确定。
4.2.8 建筑碳排放计算中应分别计算建筑累积冷负荷和累积热负荷。
▼ 展开条文说明
4.2.8 建筑累积冷负荷和累积热负荷是计算建筑物碳排放的基础。建筑物的供热和供冷的系统性能差异较大，宜分别计算确定。
4.2.9 建筑碳排放计算中的累积冷热负荷应根据下列内容确定：
1 通过围护结构传入的热量；
2 透过透明围护结构进入的太阳辐射热量；
3 人体散热量；
4 照明散热量；
5 设备、器具、管道及其他内部热源的散热量；
6 食品或物料的散热量；
7 渗透空气带入的热量；
8 伴随各种散湿过程产生的潜热量。
▼ 展开条文说明
4.2.9 本条从现代空调负荷计算方法的基本原理出发，规定了计算空调区夏季冷负荷所应考虑的基本因素，强调指出得热量与冷负荷是两个不同的概念。
以空调房间为例，通过围护结构传入房间的及房间内部散出的各种热量，称为房间得热量。为保持所要求的室内温度须由空调系统从房间带走的热量称为房间冷负荷。两者在数值上不一定相等，这取决于得热中是否含有时变的辐射成分。当时变的得热量中含有辐射成分时或虽然时变得热曲线相同但所含的辐射百分比不同时，由于进入房间的辐射成分不能被空调系统的送风消除，只能被房间内表面及室内各种陈设所吸收、反射、放热，再吸收、再反射、再放热……在多次换热过程中，通过房间及陈设的蓄热、放热作用，使得热中的辐射成分逐渐转化为对流成分，即转化为冷负荷。显然，此时得热曲线与负荷曲线不再一致，比起前者，后者线形将产生峰值上的衰减和时间上的延迟，这对准确计算空调设计负荷有重要意义。
4.2.10 建筑碳排放计算时应计算气密性、风压和热压的作用、人员密度、新风量、热回收系统效率对通风负荷的影响。
4.2.11 建筑累积冷负荷和热负荷应根据建筑物分区的空调系统计算，同一暖通空调系统服务的建筑物分区的冷负荷和热负荷应分别进行求和计算。
▼ 展开条文说明
4.2.11 建筑物供暖功能系统的能量需求是指为维持建筑物设计条件下的温湿度、新风条件，建筑物需要暖通空调系统末端向建筑物内供应的热量或从建筑物内移出的热量，建筑终端消耗的能量是计算建筑能耗的重要依据。
根据建筑物分区的空调系统，将由同一暖通空调系统服务的建筑物分区的冷负荷和热负荷分别进行求和计算。同一系统服务的建筑分区是指由同一的风系统、水系统或其他能量输配系统提供暖量和冷量的建筑分区。一栋建筑物可能有多种暖通空调系统形式和多个暖通空调系统。实际计算过程中，应该按暖通空调系统对建筑分区的供冷供暖能量进行求和.计算出同一系统的建筑物供冷系统能量需求和供暖系统能量需求。
4.2.12 根据建筑年供冷负荷和年供暖负荷计算暖通空调系统终端能耗时应根据下列影响因素分别进行计算：
1 供冷供暖系统类型；
2 冷源和热源的效率；
3 泵与风机的能耗情况；
4 末端类型；
5 系统控制策略；
6 系统运行内部冷热抵消等情况；
7 暖通空调系统能量输送介质的影响；
8 冷热回收措施。
4.2.13 暖通空调系统中由于制冷剂使用而产生的温室气体排放，应按下式计算：
式中：Cr——建筑使用制冷剂产生的碳排放量(tC02e/a)；
r——制冷剂类型；
mr——设备的制冷剂充注量(kg/台)；
ye——设备使用寿命(a)；
GWPr——制冷剂r的全球变暖潜值。
▼ 展开条文说明
4.2.13 假定制冷设备达到使用寿命后，制冷剂不回收。HCFC-22、HFC-134、HFC-134a的GWP值分别为1760、1120、1300；其他制冷剂的GWP值可参考IPCC第五次评估报告。
4.2.14 建筑物碳排放计算采用的冷热源及相关用能设备的性能参数应与设计文件一致。
4.2.15 建筑冷热源的能耗计算应计入负载、输送过程和末端的冷热量损失等因素的影响。
4.2.16 输送系统的能耗计算应计入水泵与风机的效率、运行时长、实际工作状态点的负载率、变频等因素的影响。
'>《建筑碳排放计算标准》GB/T51366-2019 引用标准名录
引用标准名录
1 《民用建筑节水设计标准》GB 50555
2 《环境管理 生命周期评价 原则与框架》GB/T 24040
3 《环境管理 生命周期评价 要求与指南》GB/T 24044
4 《建筑节能气象参数标准》JGJ/T 346
